Orientace objektů

Nástroj Orient (Orientace) je aktivní, když je načtený model a umožňuje otáčení součástí tak, aby byly vybrané součásti orientovány ve stejném směru.

Popis všech omezení sestavy viz dokument pro tisk Přehled omezení sestavy .

Klikněte pro opakované přehrání

Nástroj Orient (Orientace) je možné použít pro přesunutí objektů bez přiřazení podmínek sestavy. Pokud objekt patří k různým součástem, odškrtněte před přesunutím volbu Vytvořit podmínky na panelu Možnosti sestavy.

Pro definování podmínek orientace

1. Klikněte na položku Orientace ve skupině SestavaStruktura součástí a dílčích součástí, která zobrazuje vztahy v rámci návrhu tak, jak je zobrazeno ve stromové struktuře. Ve výrobě se jedná o jednotku spojenou z vyrobených dílů. Viz nástroj Assembly (Sestava), Součást na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

   V rámci výchozího nastavení je aktivní ikona nástroje Align (ZarovnatViz Vyplnit).

2. Vyberte hranu nebo plochu součásti, kterou chcete přesunout.

   Pro výběr více objektů lze použít kombinaci přidržení klávesy Ctrl a kliknutí.

   Je aktivní ikona nástroje Reference (Reference).

3. Vyberte hranu nebo plochu součásti, kterou chcete zachovat jako nepohyblivou.

   Součásti budou zarovnány. Můžete ovládat animaci zarovnání pomocí pokročilé funkce Animovat úplné vytažení aplikace SpaceClaim.

   K součástem ve stromové struktuře bude přidáno omezení.

Rychlejší postup

Přidržte klávesu Ctrl a vyberte součást, kterou chcete přesunout, a součást, kterou chcete zachovat nepohyblivou, a potom klikněte na nástroj Orient (Orientace) ve skupině SestavaStruktura součástí a dílčích součástí, která zobrazuje vztahy v rámci návrhu tak, jak je zobrazeno ve stromové struktuře. Ve výrobě se jedná o jednotku spojenou z vyrobených dílů. Viz nástroj Assembly (Sestava), Součást na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

Pro obrácení směru podmínek orientace

Klikněte pravým tlačítkem na omezení orientace ve stromové struktuře a zvolte Obrátit směr pro zarovnání součástí na opačnou stranu roviny zarovnání.

Také můžete upravit hodnotu Obrácení na Pravda nebo Nepravda v části Podmínky sestavy na panelu Vlastnosti.

Pro určení úhlu posunu pro podmínku orientace

1. Vyberte podmínku Směr orientace ve stromové struktuře.

2. Změňte hodnotu úhlu v rámci vlastnosti PosunVzdálenost hrany, segmentu nebo křivky je přesunuta nebo zkopírována. na panelu Vlastnosti.

Pro orientaci objektů bez podmínky sestavy

1. Klikněte na položku Orientace ve skupině SestavaStruktura součástí a dílčích součástí, která zobrazuje vztahy v rámci návrhu tak, jak je zobrazeno ve stromové struktuře. Ve výrobě se jedná o jednotku spojenou z vyrobených dílů. Viz nástroj Assembly (Sestava), Součást na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

   V rámci výchozího nastavení je aktivní ikona nástroje Align (ZarovnatViz Vyplnit).

2. Odškrtněte položku Vytvořit podmínky na panelu Možnosti sestavy.

3. Vyberte hranu nebo plochu objektu, který chcete přesunout.

   Pro výběr více objektů lze použít kombinaci přidržení klávesy Ctrl a kliknutí.

   Je aktivní ikona nástroje Reference (Reference).

4. Vyberte hranu nebo plochu objektu, který chcete zachovat jako nepohyblivý.

   Součásti budou zarovnány. Můžete ovládat animaci zarovnání pomocí pokročilé funkce Animovat úplné vytažení aplikace SpaceClaim.

Ikony nástrojů

Příklady

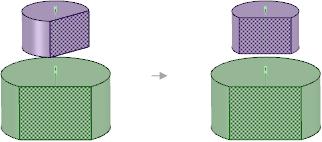

Orientace dvou součástí, které mají na svých osách omezení Zarovnání otočí druhou součást, kterou vyberete.
