Čárové kódy

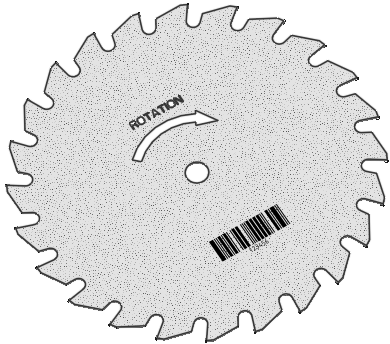

Čárové kódy můžete umístit do svého návrhu, listu výkresu nebo na snímek 3D struktury. Čárové kódy jsou umístěny na rovinách anotací a jsou uvedeny ve stromové struktuře. Jsou-li v návrhu také poznámky, jak čárové kódy, tak i poznámky budou mít svou vlastní složku ve stromové struktuře. Čárové kódy mohou být strukturované stejně jako poznámky.

Chcete-li přidat čárový kód

1. Vyberte nástroj  Barcode (Čárový kód) ve skupině AnotaceInformace, které můžete přidat do výkresu, jako např. poznámky, kóty, geometrické tolerance, středové značky a kusovníky. na záložce Podrobnosti
2. (Volitelné) Změňte možnosti Zobrazení
   • Typ: Vyberte jeden z mnoha standardních typů z rozbalovacího seznamu (výchozí typ je ‚Kód 2 z 5‘)
   • Zobrazit text: Zaškrtněte zobrazování nebo skrývání textu čárových kódů
3. Umístěte čárový kód na rovině anotace
4. Můžete umístit další čárové kódy nebo nástroj ukončit

Chcete-li modifikovat čárový kód

1. Vyberte čárový kód a upravte některé z následujících vlastností
   • Typ: Vyberte jeden z mnoha standardních typů z rozbalovacího seznamu (výchozí typ je ‚Kód 2 z 5‘)
   • Data: Toto je text, který se zobrazí (výchozí text je ‚123456‘)
   • Zobrazit text: True nebo false
   • Šířka: Zadejte hodnotu pro šířku
   • Výška: Zadejte hodnotu pro výšku

Chcete-li zobrazit čárový kód a skrýt rovinu

1. Vytvořte vrstvu pro roviny anotace.

2. Umístěte rovinu anotace na tuto vrstvu.

3. Vypněte viditelnost vrstvy, která obsahuje rovinu anotace.
