Kusovníky

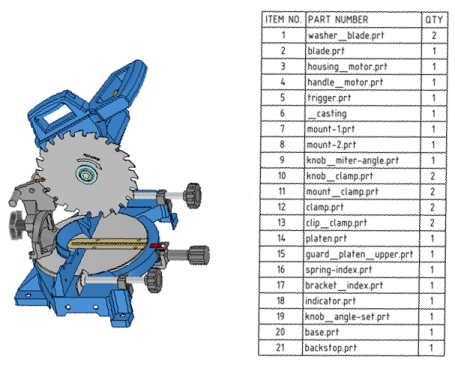

Kusovník (BOM)Tabulka součástí, dílčích součástí, dílů a materiálů potřebných pro výrobu koncového produktu. můžete vložit do svého návrhu, listu výkresu nebo snímku značení ve 3D. Hodnoty BOM jsou automaticky vyplněny pro vnitřní i vnější komponenty, které jsou součástí sestavy. [% = General.ProductName%] pouze provádí výčet komponent; má-li návrh ve stromové struktuře pouze tělesa, tato nebudou v kusovníku zahrnuta. Sloupec QTY (množství) v tabulce kusovníku návrhu ukazuje počet dílčích komponent, nikoliv položek, které jsou zahrnuty v sestavě.

Obsahuje-li výkres tabulku kusovníku, která obsahuje data přidaná novější aktualizací [% = General.ProductName%], než kterou používáte, nové sloupce jsou zobrazeny červeně. To indikuje, že data nelze změnit a lze je pouze zobrazit.

Do tabulky kusovníku můžete zahrnout X, Y a Z rozměry komponent. Zobrazené rozsahy jsou přesné rozsahy veškeré geometrie těles a ploch v komponentě, a to jak pro viditelná, tak i pro skrytá tělesa a plochy. Křivky skici, bitmapy a další entity nejsou do rozsahů zahrnuty. Pomocí těchto rozměrů můžete vytvořit tabulku detailů částí v sestavě panelů v kusovníku spolu s jejich počtem a rozměry. Přečtěte si pokyny pro přidání sloupce do tabulky kusovníku níže.

Chcete-li přidat kusovník do dokumentu

1. Klepněte na šipku vedle nástroje Bill of Materials (Kusovník) ve skupině AnotaceInformace, které můžete přidat do výkresu, jako např. poznámky, kóty, geometrické tolerance, středové značky a kusovníky.: na záložce Detailování a vyberte a zadejte:

   • Horní vrstva: Vytvoří tabulku, která obsahuje pouze nadřazené komponenty (nebo části):









   • Pouze části: Vytvoří tabulku, která obsahuje všechny odvozené komponenty:







   • Odsazené: Vytvoří tabulku, která obsahuje všechny komponenty a odvozené komponenty jsou odsazené:







   Poslední typ kusovníku, který jste vytvořili, je uložen do paměti a bude automaticky vybrán, klepnete-li na ikonu kusovníku namísto rozbalovací šipky.

2. (Volitelné) Pokud jste vytvořili pohled komponenty na listu výkresu, vyberte komponentu na panelu Možnosti, chcete-li vytvořit kusovník jen pro danou komponentu.

3. (Volitelné) Upravte vlastnosti kusovníku na panelu Vlastnosti.



   • Možnost Skryté komponenty vám umožní řídit, zda budou skryté komponenty zahrnuty v kusovníku.

   • Pro ovládání podrobností kusovníku existuje mnoho dalších možností.



4. Klepnutím můžete umístit kusovník do návrhu, listu výkresu nebo snímku značení ve 3D. Tabulce se zobrazí v šedé barvě, dokud ji neumístíte, a po umístění se její barva změní na černou.

   Chcete-li zrušit umístění, stiskněte klávesu Esc, než klepnete pro umístění tabulky.

   Kusovník se objeví ve stromové struktuře.

   Kusovník můžete zkopírovat a vložit, a můžete zkopírovat obsah z tabulky kusovníku a vložit jej do aplikace Microsoft Excel.

Chcete-li upravit kusovník

• Změníte-li hodnotu v tabulce kusovníku, změní se vlastnost. Můžete také vybrat kusovník a upravit jeho vlastnosti v panelu Vlastnosti.

• Vyberte řádek nebo sloupec, klepněte pravým tlačítkem myši a z nabídky vyberte Vložit řádky nebo sloupce.

• Vyberte řádek nebo sloupec, klepněte pravým tlačítkem myši a z nabídky vyberte Odstranit řádky nebo sloupce.

  • Můžete odstranit pouze ty řádky, které jste vložili

  • Nelze odstranit všechny sloupce. Zbývá-li jediný sloupec, nelze odstranit.

• Vyberte řádek, klepněte na něj pravým tlačítkem myši a z nabídky vyberte RozdělitPomocí nástroje Combine (Spojit) je možné rozdělovat tělesa nebo povrchy. Vyberete těleso nebo povrch pro použití jako řezný nástroj pro odříznutí cíle. Viz Řezný objekt tabulku, chcete-li rozdělit kusovník na dvě tabulky, například je-li nutné, aby se vešly na list výkresu.

• Velikost tabulky můžete změnit přetažením kruhů v rozích nebo okrajích tabulky.

• OtočitNávrh: pomocí nástroje Rotate (Otáčet) můžete v rovině na obrazovce otočit návrh o 90 stupňů. Váš návrh můžete otáčet doprava nebo doleva. Objekt: pomocí manipulačního bodu Move (Přesunout) můžete otočit objekt kolem osy. tabulku můžete přetažením zeleného kruhu v horní části tabulky.

Chcete-li přidat sloupce do tabulky kusovníku

1. Klepněte pravým tlačítkem myši na existující sloupec a vyberte Vložit > Vložit sloupce na levé straně nebo Vložit sloupce na pravé straně.

2. Vyberte nový sloupec klepnutím nad první řádkem sloupce, například:






3. Vyberte Typ sloupce na panelu Vlastnosti.

4. Vyberte Hodnotu sloupce, jestliže jste jaky typ sloupce vybrali Vlastnost dokumentu, Vlastnost materiálu nebo Uživatelská vlastnost. Hodnoty ve sloupci se automaticky vyplní.

   Vyberete-li Vlastnost materiálu jako typ sloupce a Hmotnost nebo Objem jako hodnotu sloupce, potom data sloupců budou vyplněna pouze v případě, že objektu byl přidělen materiál.

Chcete-li kusovník exportovat

1. Klepněte na tabulku kusovníku, poté klepněte na její okraj, čímž vyberete celou tabulku. Je-li vybraná celá tabulka, okraj se změní z přerušované čáry na plnou čáru.

2. Klepněte pravým tlačítkem myši na tabulku a zvolte Uložit tabulku jako.

3. Vyberte šablonu HTML, XML, BOM (.scbomtemplate) pro Uložit jako typ.

Vyberete-li jako typ šablonu BOM, veškeré formátování, záhlaví, vlastnosti tabulky a obsah budou uloženy do souboru .xml, který můžete upravit.

Chcete-li použít šablonu BOM

1. Klikněte na šipku na nástroji BOM.
2. Vyberte Šablona z rozbalovacího seznamu.
3. Vyberte dokument .scbomtemplate a klepněte na tlačítko Otevřít.
4. Umístěte tabulku kusovníku.

Seřazení kusovníku

Sloupce v tabulce kusovníku můžete seřadit.

1. Vyberte sloupec.
2. V nabídce pravého tlačítka myši vyberte Seřadit podle sloupce.
3. Hodnoty jsou řazeny číselně a poté abecedně ve vzestupném pořadí.
4. Chcete-li sloupec seřadit v sestupném pořadí, seřaďte jej podruhé.

Všechny hodnoty v kusovníku můžete upravit ručně, ale každé seřazování se musí provést znovu, chcete-li provést aktualizaci tabulky.

Seřazování pracuje jak s odsazenými, tak i s běžnými kusovníky.

Sekvenční seřazování napříč sloupci je uloženo do paměti. Níže je uveden příklad sekvenčních seřazení:

1. Nejdříve seřaďte položky abecedně podle názvu.
2. Potom je seřaďte číselně podle množství.
3. Výsledek:
   1. Řádky jsou seřazeny ve vzestupném pořadí podle množství.
   2. Položky s kopírovaným množstvím jsou poté seřazeny abecedně podle názvů. Na obrázku níže jsou položky seřazeny podle množství (1, 2, 3). Všechny položky s množstvím 1 jsou poté řazeny abecedně.
