Kontrola geometrie

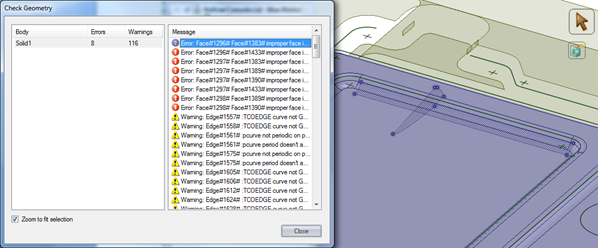

Můžete zkontrolovat geometrii u těles a povrchů. Geometrie se kontroluje z důvodu možných chyb ACISNástroj pro modelování od společnosti Spatial Corporation. Můžete importovat nebo exportovat soubory ACIS (.sat a .sab).. Vyberte chyby a varování v dialogovém okně, chcete-li zvýraznit související geometrii v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy., jak je znázorněno níže.

Kontrola geometrie objektu

1. Klikněte pravým tlačítkem myši na těleso nebo povrch ve stromové struktuře.

2. Vyberte možnost Check Geometry (Zkontrolovat geometrii).

   Chcete-li operaci zrušit, můžete podle potřeby kliknout na možnost Stop (Zastavit) na stavové liště nebo stisknout klávesu Esc.

   Otevře se dialogové okno s uvedením nalezených chyb nebo varování.

3. Vyberte chyby a varování v dialogovém okně, chcete-li zvýraznit související geometrii v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

4. Vyberte nástroj Zoom to fit selection (Přiblížit na výběr), pokud se chcete automaticky přiblížit na problémovou oblast v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

5. Po dokončení klikněte na možnost Close (Zavřít).
