Kontrola vůle

Nástroj Clearance (Vůle) vám pomůže snadno najít malé mezery mezi plochami.

Chcete-li najít mezery mezi plochami

1. Klepněte na Clearance ve skupině Detekovat na záložce Připravit.

2. Zadejte vzdálenost pro Maximální vzdálenost na panelu Možnosti.

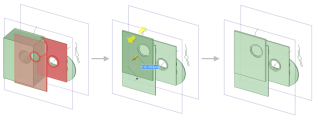

   Pokud nástroj Clearance nenajde mezery mezi plochami pro nastavení, které jste zadali, zobrazí se informační výstraha, že nebyly nalezeny žádné takové oblasti. Zadejte nové nastavení, chcete-li vyhledat existující mezery. Zadáte-li vzdálenost, která ve vašem návrhu neexistuje, zobrazí se výstraha, že vámi zadané nastavení vzdálenost je neplatné. Zadáte-li platnou maximální vzdálenost, mezery mezi plochami, které jsou stejné nebo menší než je tato vzdálenost, jsou automaticky detekovány a zvýrazněny, jak je zobrazeno níže.



3. Pomocí nástrojů Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) nebo Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) můžete upravit případné mezery podle potřeby.

Možnosti

Na panelu Možnosti jsou k dispozici následující možnosti:

• Maximální vzdálenost: Maximální vzdálenost pro detekci blízkých ploch.
