Pomocí nástroje Sphere (Koule) můžete rychle vytvořit kouli.

Vyberte nástroj Sphere ze skupiny Reverzní inženýrství na záložce Vložit.
(Volitelné) Klepněte na Nesloučit na panelu Vlastnosti, nechcete-li, aby se koule sloučila s existujícími objekty.
(Volitelné) Klepněte na Řez na panelu Vlastnosti, chcete-li odstranit materiál z existujících těles v místě, kde přesahují kouli.
Klepnutím nastavte střed koule a rovinu, ve které je poloměr koule okótován.

Při pohybu ukazatele myši se zobrazí náhled koule. Vytvoření koule funguje nejlépe, když pohybujete ukazatelem ve směru x-y v rovině indikované prvním klepnutím.
Klepnutím nastavte poloměr koule.

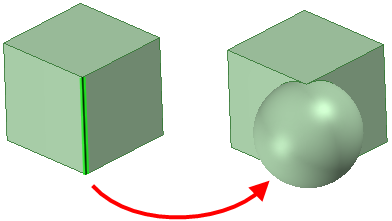

Vyberte jednu nebo více ploch nebo hran.
Vyberte nástroj Sphere ze skupiny lišty Vytvořit nebo v nabídce Tvary na záložce Vložit.

Je vytvořena koule, která minimálně pokrývá vybrané plochy a/nebo hrany.

V rámci nástroje Sphere jsou k dispozici následující možnosti.

Přidat	Přidá materiál pro vytvoření koule jako tělesa.
Řez	Odstraní materiál, když koule protne jiný objekt.
Nesloučit	Vytvoří kouli bez sloučení s jinými objekty, i když se koule protíná s existujícím objektem.
Pouze přivrácená strana tělesa	Když koule protíná jiný objekt, přidá materiál pouze k přivrácené straně.

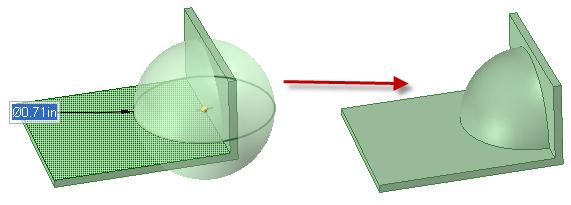

Pomocí možnosti Pouze přivrácená strana tělesa pro přidání materiálu koule pouze na přivrácené straně tenké stěny

Vytvoření koule nad plochou nebo hranou

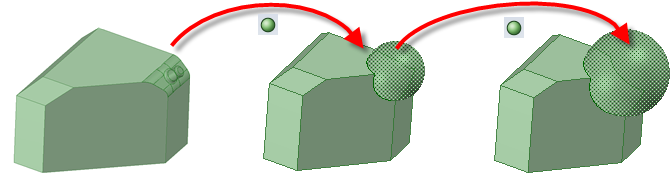

Vyberte plochy a klepněte na nástroj Sphere, chcete-li vytvořit kouli, potom vícekrát klepněte na nástroj Sphere, chcete-li zvětšit vybranou kouli
