Vytvoření poznámek

Pomocí nástroje Note (PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky.) můžete anotovat své návrhy, výkresy a 3D struktury. Tento nástroj můžete použít k vytváření a upravování poznámek. Můžete také promítnout poznámku na skicu nebo na těleso. Umístěte anotační rovinu na jednu vrstvu a poznámku na další vrstvu, poté vypněte viditelnost vrstvy pro anotační rovinu a skryjte ji. Můžete si také vytvořit text kruhové poznámky.

Poznámky jsou zobrazeny ve stromové struktuře. Podobně jako křivky, Poznámky mohou existovat v referenčních rovinách nebo listech výkresů. Na rozdíl od křivek neexistují přímo v dílu. Proto v dílu neuvidíte složku Poznámky.

Chcete-li vytvořit poznámku

1. Vyberte nástroj Note ze skupiny lišty AnotaceInformace, které můžete přidat do výkresu, jako např. poznámky, kóty, geometrické tolerance, středové značky a kusovníky. na záložce Podrobnosti.

   Přesuňte ukazatel myši přes plochy vašeho návrhu, chcete-li zobrazit způsobilé anotační roviny. (V režimu Skici a Řezu definuje mřížka skici rovinu anotace.)

2. Klepněte na plochu, chcete-li vytvořit rovinu, na které chcete umístit poznámku.

   Chcete-li vytvořit anotační rovinu pro válcovou plochu, vyberte osu válce.

   Pokud je třeba změnit anotační rovinu, klepněte pravým tlačítkem myši na Vybrat novou anotační rovinu z kontextové nabídky a vyberte novou anotační rovinu.

3. Klepnutím umístěte poznámku v rovině.

4. Zadejte text poznámky.

   • Klepnutím na v mini-panelu nástrojů vložte symbol do poznámky v místě kurzoru.
   • Klepnutím na v mini-panelu nástrojů vložte dynamické pole. Dynamická pole zahrnují aktuální hodnoty z různých vlastností.
   • Můžete formátovat text poznámky a zadat text oříznutím, kopírování a vložením textu z jiných poznámek nebo anotací rozměrů.
   • SpaceClaim rozeznává mnoho písem uložených ve vašem počítači. Vložíte-li text z vnějšku SpaceClaim, a písmo není rozeznáno, bude použit výchozí písmo.

5. Nastavte orientaci poznámky přetažením úchytů pro otočení.

   Pro svislé poznámky nastavte vlastnost Skládaný na hodnotu True.

Chcete-li vytvořit pole poznámky

Uvnitř poznámky mohou být zahrnuty kódy pole. Text v kódu pole je variabilní text; jinými slovy, text uvnitř pole je svázán s kódem, takže změníte-li kód pole v poznámce nebo listu výkresu, například formát data, pole se automaticky aktualizuje.

Některé kódy pole jsou obousměrné; například přidání kódu pole Scale (MěřítkoTěleso nebo povrch: změňte velikost vybraného objektu pomocí nástroje Pull (Vytáhnout). Měřítko je možné měnit dynamicky nebo zadáním hodnoty měřítka. Zobrazení výkresu nebo příčného řezu: zvětšete nebo zmenšete zobrazení zvolením možnosti Zobrazit ve stromové struktuře a úpravou panelu Vlastnosti.) do listu výkresu vám umožní změnit měřítko úpravou poznámky, nebo změnit měřítko změnou hodnoty z rozbalovací nabídky Scaleve skupině Nastavení listu na záložce Podrobnosti.

1. Klepněte uvnitř textu poznámky a umístěte kurzor tam, kde chcete zobrazit pole.

2. Klepněte pravým tlačítkem myši, chcete-li zobrazit mini-panel nástrojů.

3. Klepnutím na v mini-panelu nástrojů zobrazíte okno Vložit pole.

   Záložka Pole zobrazuje vlastnosti, které jsou k dispozici pro vložení. (Vlastnosti dokumentu jsou vlastnosti, které se objeví na panelu Vlastnosti, když klepnete na horní návrh ve stromové struktuře.)

4. Vyberte hodnotu z rozbalovací nabídky Kategorie, chcete-li filtrovat vlastnosti zobrazené v seznamu Pole.

   Klepnete-li na Vybrané objekty, můžete klepnout na libovolný objekt v okně Návrhu nebo ve stromové struktuře, chcete-li, aby jeho vlastnosti byly k dispozici.

   Zvolíte-li Vzorec, můžete zadat výraz, a zahrnout jakákoli číselná pole uvnitř výrazu.

5. Klepněte na vlastnost v seznamu Pole.

6. Klepněte na záložku Formát, chcete-li formátovat text uvnitř pole.

   Možnosti formátování jsou založeny na typu hodnoty vlastnosti. Například, řetězce mohou být formátovány s velkými písmeny, malými písmeny, počáteční velkými písmeny nebo písmeny nadpisu.

7. Klepnutím na tlačítko OK vložte zformátované dynamické pole do poznámky v místě kurzoru.

   Pokud je pole prázdné, ujistěte se, že vybraná vlastnost má hodnotu, a to tak, že vyberete vhodný objekt a zobrazíte panel Vlastností.

Chcete-li kopírovat poznámku

Stiskněte klávesu Ctrl + přetáhněte poznámku, chcete-li ji zkopírovat.

Můžete také udělat následující:

• Klepněte na poznámku.
• PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky. se zobrazí uvnitř hranic textového rámečku.
• Klepněte na tuto hranici.
• Stiskněte klávesu Ctrl+c
• Stiskněte klávesu Ctrl+v

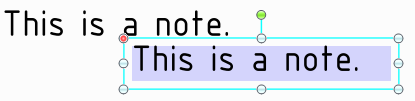

• Kopie poznámky se zobrazí pod původní poznámkou vpravo.

• Vložíte-li poznámku na jiný list, vloží se na stejné místo jako v původním listu. Nevloží se na pozici kurzoru.
• Pokud používáte malé měřítko, poznámka se vloží do středu pohledu. Pokud je v tomto místě jiná poznámka, nová poznámka se vloží pod tuto poznámku vpravo.

Chcete-li upravit poznámku

1. Vyberte poznámku, kterou chcete přesunout, změnit její velikost nebo ji otočit.

   Vyberete-li jedinou poznámku, můžete ji upravit, změnit její velikost a otočit ji. Vyberete-li více poznámek, můžete je pouze přesunout nebo změnit formátování.

   Chcete-li přesunout rámeček poznámky, umístěte ukazatel myši nad hranici rámečku dokud se kurzor nezmění na , a poté přetáhněte poznámku.

   Chcete-li změnit velikost rámečku, který obsahuje poznámku, přetáhněte úchyty rámečku poznámky (bílé kroužky).

   Chcete-li otočit poznámku, přetáhněte úchyt pro otáčení (zelený kroužek). Stiskněte klávesu Shift, chcete-li přichytit poznámku v úhlových přírůstcích.

2. Vyberte text poznámky, kterou chcete přeformátovat.

   Klepněte na pole, které chcete upravit. Změna hodnoty řetězce také změní jeho hodnotu na panelu Vlastnosti.

3. Upravte vlastnosti poznámky na panelu Vlastnosti.

   • Kruhový text

     • Typ - Vyberte z:

       • Žádný

       • Ve směru hodinových ručiček

       • Proti směru hodinových ručiček

     • Poloměr - Zadejte poloměr pro kruh poznámky.

   • Vzhledové

     • Prostor - Vyberte z:

       • Prostor modelu nastaví velikosti textu na základě skutečných rozměrů objektů v návrhu.

       • Prostor pohledu nastaví velikosti textu na základě pohledu návrhu v okně Návrhu.

     • Zrcadlený - Nastavte tuto vlastnost na hodnotu True, chcete-li zobrazit text, jak je vidět v zrcadle.

     • Skládaný - Nastavte tuto vlastnost na hodnotu True, chcete-li, aby text byl skládaný vertikálně místo horizontálně.

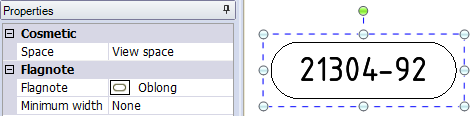

   • Popis značky

     • Popis značky je rozbalovací nabídka hraničních tvarů pro umístění okolo textu.

     • Minimální šířka zabraňuje automatické změně velikosti hranice, aby odpovídala obsahu poznámky.







   • Pozice

     • Ukotvení ovlivňuje umístění a velikost poznámky v rovině. Místo ukotvení poznámky určuje směr, kterým text vyplní poznámku. Například, zvolíte-li polohu Vlevo nahoře, při psaní plyne rozšířený textový rámeček zleva doprava a shora dolů. Možnosti výběru jsou:

       • Levý horní

       • Levý dolní

       • Pravý dolní

       • Pravý horní

       • Vlevo uprostřed

       • Vpravo uprostřed

       • Nahoře uprostřed

       • Dolní střed

       • Střed

         Při přemísťování poznámky nebo kruhové poznámky se nyní kotva poznámky (nebo střed textu kruhové poznámky) přichytí k hraně, bodu skici nebo ose. Vyberte nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), potom vyberte červenou kotvu poznámky a přetáhněte ji k hraně, bodu skici nebo ose. Červená kotva se přichytí k umístění kotvy poznámky, které je nejblíže k bodu přetažení. Poloha ukotvení se aktualizuje ve skupině Poloha na panelu Vlastnosti při přemísťování kotvy na nové umístění.

Chcete-li umístit celý text do rámečku poznámky

• Klepněte pravým tlačítkem myši na poznámku a otevřete rozbalovací nabídku Přizpůsobit velikost.
• Vyberte jednu z následujících možností:
  • Automaticky nepřizpůsobit velikost: Textový rámeček se přizpůsobí velikosti textu a při psaní se zvětšuje. Okolo poznámky není žádný prázdný prostor a při zmenšení nebo zvětšení textu se rámeček upraví odpovídajícím způsobem.
  • Změnit výšku textu při přetečení: Text vždy odpovídá šířce rámečku. Pokud uděláte rámeček širší, text z druhého řádku se přemístí do prvního řádku.
  • Zmenšit text při přetečení: Text se upraví rovnoměrně (šířka i výška) a velikost se upraví tak, aby se vešel do textového rámečku.
  • Zmenšit text vodorovně při přetečení: Šířka textu se změní, ale výška zůstává stejná.

Chcete-li upravit šířku textu

Skupina Písmo na záložce Podrobnosti má nástroje pro zvětšení a zmenšení šířky textu.

• Klepněte na rozbalovací nabídku Faktor šířky a vyberte z možností faktoru šířky.
• Klepněte na tlačítko Zvětšit faktor šířky, chcete-li zvětšit šířku v přírůstcích 0,1.
• Klepněte na tlačítko Zmenšit faktor šířky, chcete-li zmenšit šířku v přírůstcích 0,1.

Chcete-li zarovnat více poznámek

1. Vyberte více poznámek.
2. V nabídce pravého tlačítka myši vyberte z následujících možností:
   • ZarovnatViz Vyplnit doleva - Zarovnejte levou stranu každého rámečku poznámky.
   • ZarovnatViz Vyplnit na střed - Vertikálně zarovnejte střed každého rámečku poznámky.
   • ZarovnatViz Vyplnit doprava - Zarovnejte pravou stranu každého rámečku poznámky.
   • ZarovnatViz Vyplnit horní řádky - Zarovnejte spodek prvního řádku textu v každém rámečku poznámky.
   • ZarovnatViz Vyplnit středy - Horizontálně zarovnejte střed každého rámečku poznámky.
   • ZarovnatViz Vyplnit spodní řádky - Zarovnejte spodek posledního řádku textu v každém rámečku poznámky.
   • Nastavit na stejnou šířku - Nastavte každý rámeček poznámky na stejnou šířku na základě první vybrané poznámky. Některé texty změní velikost odpovídajícím způsobem.
   • Nastavit na stejnou výšku - Nastavte každý rámeček poznámky na stejnou výšku na základě první vybrané poznámky. Některé texty změní velikost odpovídajícím způsobem.
   • Nastavit na stejnou velikost - Nastavte každý rámeček poznámky na stejnou velikost na základě první vybrané poznámky. Některé texty změní velikost odpovídajícím způsobem.
   • Rozmístit horizontálně - Prostor mezi jednotlivými rámečky poznámek je rozmístěn rovnoměrně horizontálně.
   • Rozmístit vertikálně - Prostor mezi jednotlivými rámečky poznámek je rozmístěn rovnoměrně vertikálně.
   • Odstranit horizontální rozestup - Rovnoměrný horizontální rozestup je odstraněn a jakýkoli významný přesah je vyrovnán.
   • Odstranit vertikální rozestup - Rovnoměrný vertikální rozestup je odstraněn a jakýkoli významný přesah je vyrovnán.

Jakékoliv jinak otočené poznámky nejsou výše uvedenými příkazy ovlivněny.

Připojení a odpojení poznámek

Poznámky můžete připojit k jiným poznámkám pomocí možnosti Připojit poznámky v nabídce pravého tlačítka myši. První vybraná poznámka je nadřazená poznámka (zvýrazněná modře) a všechny další poznámky, které vyberete, se stanou podřízenými poznámkami (zvýrazněny tmavě modře).

1. Vyberte dvě nebo více poznámek
2. Klepněte pravým tlačítkem myši a
3. vyberte Připojit poznámky
4. Chcete-li odpojit poznámku, vyberte ji pomocí pravého tlačítka myši a vyberte možnost OdpojitVytvoří oddělené povrchy z jednotlivých částí skici, objektů nebo ploch ve 3D prostoru. Je možné oddělovat a přesouvat výčnělky pomocí volby Nejprve oddělit nástroje Move (Přesunout)..

Jsou-li poznámky připojeny, přemístění nadřazené poznámky přemístí všechny poznámky najednou. Nicméně, přemístění podřízené poznámky přemístí tuto poznámku individuálně.

Poznámku můžete připojit k rámečkům poznámek objektů vytvořených pomocí nástrojů na záložce Podrobnosti. Například symboly Povrchové úpravy, Svařování, Referenční cíle, Referenční symboly, poznámky v rámci Symbolu a Rozměry jsou některé z nástrojů, které mají pole poznámek. Jakékoli poznámky mohou být připojeny k jakýmkoli jiným poznámkám. Rozměry však mohou být pouze nadřazenými poznámkami, protože jsou připojeny k modelu.

Chcete-li zobrazit text anotace a skrýt rovinu

1. Vytvořte dvě vrstvy, jednu pro poznámky a jednu pro anotační roviny.

2. Umístěte poznámku na jednu vrstvu a anotační rovinu na druhou vrstvu.

3. Vypněte viditelnost vrstvy, která obsahuje rovinu anotace.
