Vytvoření vztahů odsazení



Pomocí nástroj Offset (Odsadit) můžete vytvořit vztah odsazení mezi dvěma plochami. Tento vztah bude zachován v ostatních nástrojích pro úpravu ve 2D i 3D. Například, když vyberete odsazenou plochu nástrojem Pull (VytáhnoutClosed), zobrazí se kóta odsazení. Základní plochy kótu nezobrazují.

Chcete-li vytvořit vztah odsazení

  1. Klepněte na nástroj Offset ve skupině lišty Vytvořit.

    Pohybujte ukazatelem myši nad svým návrhem, chcete-li vidět plochy způsobilé pro vztahy odsazení.

  2. (Volitelné) Vyberte možnosti.

    Vyberte možnost Najít všechna stejná odsazení, chcete-li vybrat všechny sousedící páry ploch, které mají stejnou vzdálenost odsazení jako vybraný pár. Není-li tato možnost vybrána, vztah odsazení je vytvořen pouze pro vybraný pár ploch.

  3. Klepněte na první plochu.

  4. Klepněte na druhou plochu.

    Nyní jste zavedli vztah odsazení mezi párem ploch a dalšími sousedícími páry ploch se stejnou vzdáleností odsazení (pokud je vybrána možnost Najít všechna stejná odsazení). Ikona nástroje Toggle Baseline (Přepnout základní plochu) se aktivuje.

  5. (Volitelné) Klepnutím vyberte základní plochu (plochy).

    Přemístíte-li jednu z ploch pomocí návrhového nástroje, druhá plocha v odsazeném páru se přemístí tak, aby zachovala odsazený vztah. Vyplníte-li jednu plochu odsazeného páru, druhá plocha se také vyplnění.

Ikony nástrojů

V rámci nástroje Offset existuje několik vodítek nástrojů, které vám pomůžou projít procesem úpravy:



Ikona nástroje Face Pair (Pár ploch) je ve výchozím nastavení aktivní.

Když je ikona nástroje Toggle Baseline aktivní, klepněte na plochy, které chcete učinit základními plochami odsazení.

Příklad

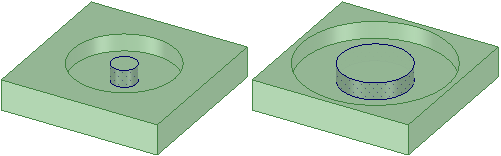

Vztah odsazení mezi dvěma válcovými plochami způsobí změnu obou ploch, když změníte průměr kteréhokoli z válců
