Vytvoření rohů



Pomocí nástroje Create Corner (Vytvořit roh) můžete oříznout nebo prodloužit dvě čáry tak, aby se spojily v rohu.

Mřížka skici musí být v pracovním prostoru viditelná předtím, než můžete rohy vytvořit.



Chcete-li spojit dvě čáry pomocí rohu

  1. Klepněte na Create Corner ve skupině Skica.

  2. Klepněte na čáru, oblouk nebo splajn.

  3. Přemístěte ukazatel myši nad druhou čáru, chcete-li zobrazit roh, který bude vytvořen.

    Přemístěte-li ukazatel myši nad čáru, která je hranou průřezu tělesa nebo hranou obrysu, čára se nezmění. Změní se pouze naskicovaná čára.

  4. Klepnutím na protínající čáru můžete čáry oříznout a klepnutím na neprotínající čáru je můžete prodloužit.

  5. Pokud se čáry protínají, klepněte na část čáry, kterou chcete zachovat. Pokud se čáry neprotínají, můžete klepnout na libovolné místo na čáře, čímž se čáry prodlouží a vytvoří roh.

Možnosti

V rámci nástroje Create Corner jsou k dispozici následující možnosti:



Oříznout/Prodloužit křivku

Zvolíte-li tuto možnost a klepnete na první čáru a poté klepnete na druhou, neprotínající čáru, prodloužíte první čáru, ale nikoliv druhou. Protínají-li se tyto dvě čáry, první čára bude oříznuta druhou čárou.

Příklady

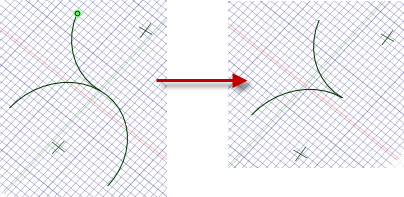

Vytvoření rohu mezi oblouky.



Prodloužení splajnu k průsečíku s jinou křivkou skici.
