Vytvoření zaoblených rohů

Pomocí nástroje Create Rounded Corner (Vytvořit zaoblený roh) můžete oříznout nebo spojit dvě protínající se čáry nebo oblouky tak, aby se na obou koncích spojily tečnou oblouku. Můžete také použít tento nástroj s koplanárními čárami ve 3D, jako jsou například čáry vytvořené přechodem.

Mřížka skici musí být v pracovním prostoru viditelná předtím, než můžete vytvořit zaoblené rohy, které jsou také známy jako kouty.

Chcete-li spojit dvě čáry pomocí zaobleného rohu

1. Klepněte na Create Rounded Corner ze skupiny Skica na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte čáru nebo oblouk.

   První vybraná čára nebo oblouk bude prodloužena, pokud je to nutné.

3. Přemístěte ukazatel myši nad druhou čáru, chcete-li zobrazit zaoblení, které bude vytvořeno.

   Přemístěte-li ukazatel myši nad čáru, která je hranou tělesa, tato čára se nezmění. Změní se pouze naskicovaná čára. Poloměr oblouku se zobrazí při pohybu myši. Zadejte poloměr pro jeho okótování.

4. Vyberte protínající čáru, chcete-li čáry oříznout nebo neprotínající čáru, chcete-li čáry spojit.

   Místo, kde klepnete na protínající čáru, je definováno poloměrem tečného oblouku, nebo můžete okótovat zaoblení (nebo zkosení) zadáním jeho průměru.

   Pokud se čáry protínají, klepněte na část čáry, kterou chcete zachovat. Pokud se čáry neprotínají, můžete klepnout na libovolné místo na čáře, čímž se první čára prodlouží a vytvoří zaoblený roh. Kružnice jsou nikdy oříznuty.

V případě čar spojujících se v rohu můžete vybrat vrchol a přetáhnout jej.

Můžete také nejprve zadat nástroj a poté provést výběr.

Chcete-li vytvořit více zaoblených rohů pomocí klávesy Ctrl

1. Naskicujte nějaké křivky s několika vrcholy (např obdélník).
2. Zadejte nástroj Create Rounded Corner.

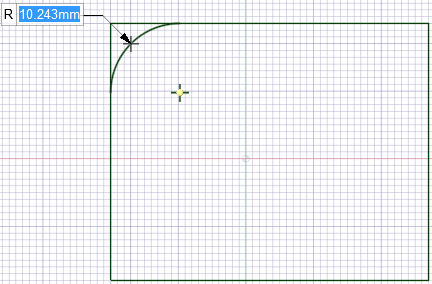

3. Klepněte na vrchol rohu a přetáhnutím jej zobrazte.



4. Stiskněte a podržte klávesu Ctrl.

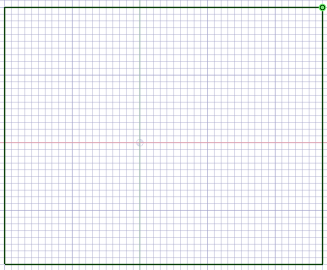

   • Náhled zmizí

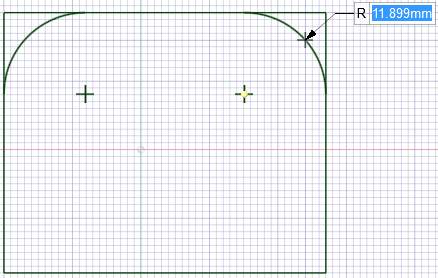

5. Zatímco držíte klávesu Ctrl, klepněte a přetáhněte další vrchol rohu, chcete-li zobrazit OBĚ zaoblení.



6. Stiskněte a podržte klávesu Ctrl.
   • Náhled zmizí
7. Opakujte to samé pro zbývající rohy.

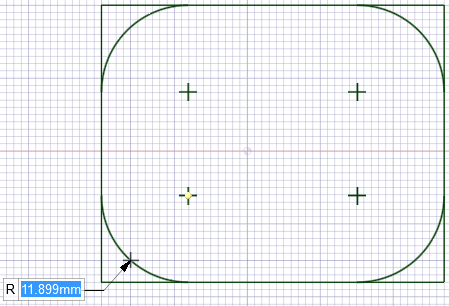

8. U posledního rohu (což znamená, že pro výběr již nebude použita klávesa Ctrl) uvidíte náhled všech zaoblení současně.
9. Klepnutím umístěte zaoblení nebo zadejte hodnotu poloměru



Chcete-li upravit zaoblený roh

Přetažením zaobleného rohu pomocí nástroje Select (Vybrat) změníte jeho poloměr. Tečnost je zachována.

Možnosti

V rámci nástroje Create Rounded Corner jsou k dispozici následující možnosti.

Příklady

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. rohu pomocí možnosti RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat. zkosení

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. rohu pomocí možnosti Zakázat oříznutí

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. rohu s prodloužením první vybrané čáry

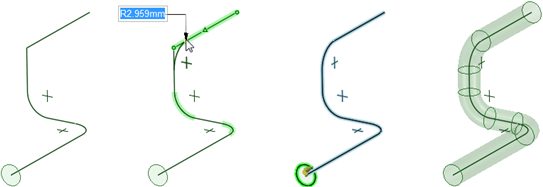

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. rohů u 3D čar a poté protažení za účelem vytvoření trubice
