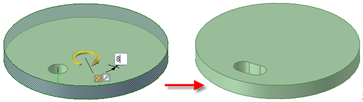

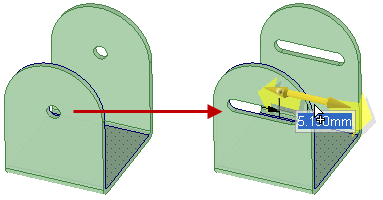

Vytvoření drážek

1. Vyberte osu nebo plochu otvoru.

2. Zvolte ikonu nástroje Rotate (OtočitNávrh: pomocí nástroje Rotate (Otáčet) můžete v rovině na obrazovce otočit návrh o 90 stupňů. Váš návrh můžete otáčet doprava nebo doleva. Objekt: pomocí manipulačního bodu Move (Přesunout) můžete otočit objekt kolem osy.) a klepněte na osu řídicího válce.

   Můžete také stisknout klávesu Alt + klepnout na osu řídicího válce.

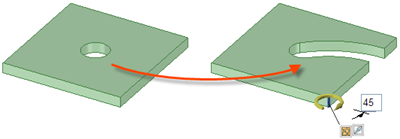

3. Vytáhnutím otvoru vytvoříte zakřivenou drážku.

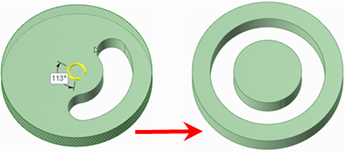

   Vytáhnutím zakřivené drážky o 360 stupňů vytvoříte kruhový řez.

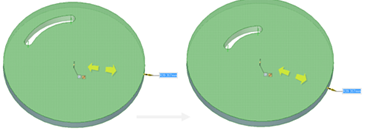

1. Vyberte osu nebo plochu otvoru.

2. Proveďte jednu z následujících možností:

   • Stiskněte klávesu Alt + klepněte na plochu řídicího válce, chcete-li nastavit vytáhnutí směrem k ose řídicího válce. Klepněte na ikonu nástroje Pull Direction (Směr vytáhnutí) a vytáhněte otvor pro vytvoření radiální drážky.

   • Stiskněte klávesu Ctrl + klepněte na plochu řídicího válce, chcete-li nastavit Vytáhnutí směrem k ose řídicího válce. Klepněte na průvodce nástroje Pull Direction a vytáhněte otvor, chcete-li odsadit válec a současně vytvořit radiální drážku.

   • Vyberte šipku VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso., která ukazuje směrem k ose a vytáhněte.

   Chcete-li prodloužit radiální drážku, přičemž zachováte stejnou vzdálenost od radiální plochy, stiskněte klávesu Ctrl + klepněte na osu radiální drážky a plochu, a poté vytáhněte.

   Chcete-li přesunout drážku podél radiální plochy, stiskněte klávesu Ctrl + vyberte osu otvoru a plochu, a poté Ctrl + vytáhněte.

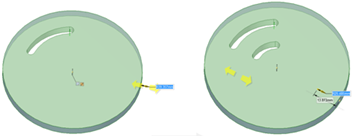

1. Vyberte osu drážky.

2. Podržte klávesu Alt a vyberte plochu válce nebo plochu, kam chcete nastavit směr odsazení.

3. Podržte klávesu Ctrl a vytáhněte nebo zadejte hodnotu poloměru.

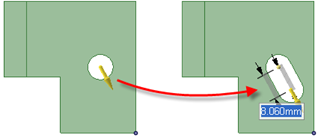

1. Vyberte osu otvoru.

2. Vyberte ikonu nástroje Sweep (TaženíTažení povrchu nebo plochy podél čáry nebo hrany pomocí nástroje Pull (Vytáhnout). Můžete táhnout plochy a hrany a můžete vybrat přímé nebo zakřivené čáry, podél kterých chcete tažení provádět. Tažení podél křivky představuje techniku vytahování pro vytvoření hladkého klesajícího tvaru. Viz Trajektorie.).

3. Klepněte na trajektorii tažení.

   Šipka režimu tažení označuje začátek tažení.

4. Klepněte a přetáhněte ve směru šipky Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.), chcete-li provést tažení vybraných objektů.

   Můžete si také vybrat Úplné vytáhnutí z panelu Možnosti nebo mini-panelu nástrojů, chcete-li protáhnout celou délku trajektorie. Pokud vyberte Úplné vytáhnutí a tažená plocha nebo povrch je již v polovině trajektorie, tažení bude provedeno v obou směrech.

Otvor, který byl přetažen, můžete upravit, chcete-li formovat drážku vytáhnutím za některou z os drážky.

Má-li drážka zaoblenou nebo zkosenou hranu, poklepejte na zaoblení nebo zkosení a změňte její rozměry.

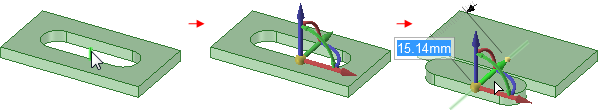

Pokud zvolíte možnost Nejdříve odpojit na panelu Možnosti, potom se drážka stane tělesem, použijete-li nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) pro přesun směrem od tělesa, jak je zobrazeno níže.

1. Vyberte nástroj Pull.

2. Vyberte obě osy drážky.

3. Proveďte jednu z následujících možností:

   • Stiskněte klávesu Alt + klepněte na plochu řídicího válce, chcete-li nastavit vytáhnutí směrem k ose řídicího válce. Klepněte na ikonu nástroje Pull Direction, stiskněte klávesu Ctrl + přetažením přemístěte drážku radiálním směrem.

   • Stiskněte klávesu Ctrl + klepněte na plochu řídicího válce, chcete-li nastavit Vytáhnutí směrem k ose řídicího válce. Klepněte na ikonu nástroje Pull Direction, stiskněte klávesu Ctrl + přetažením odsaďte válec a přemístěte drážku.

   Otvor můžete přemístit také radiálně stisknutím klávesy Shift, zatímco jej přetahujete pomocí nástroje Pull.

Klepněte pravým tlačítkem myši na plochu drážky a vyberte Odstranit vztah.

Veškeré změny, které provedete pro plochu drážky, budou mít vliv pouze tuto plochu.
