Vytvoření válce

Online nápověda aplikace SpaceClaim

You are here: Vložení > Reverzní inženýrství > Vytvoření válce

Pomocí nástroje Cylinder (Válec) můžete naskicovat osy válce ve 2D a vytvořit jeho průměr ve 3D.

Mřížka skici musí být v pracovním prostoru viditelná předtím, než začnete kreslit.

Vyberete-li 3D křivku nebo hranu předtím než klepnete na nástroj Cylinder, bude válec vytvořen jako tažená trubice.

Klepněte na Cylinder ve skupině Reverzní inženýrstv na záložce Vložit.
(Volitelné) Pokud chcete okótovat první koncový bod osy, stiskněte klávesu Shift a přemístěte ukazatel myši nad čáru nebo bod, chcete-li vytvořit kótu vztaženou k této čáře nebo bodu.
Klepněte nebo stiskněte klávesu Enter, chcete-li nastavit první koncový bod osy.
(Volitelné) Okótovat osu.
Klepněte nebo stiskněte klávesu Enter, chcete-li nastavit druhý koncový bod osy.

Ve výchozím nastavení je osa je okótována ke svému prvnímu koncovému bodu. Můžete také stisknout klávesu Shift a přemístit ukazatel myši nad další čáru nebo bod, chcete-li vytvořit kótu vztaženou k této čáře nebo bodu.
(Volitelné) Okótovat průměr válce.
(Volitelné) Vyberte možnosti z panelu Možnosti nebo klepněte pravým tlačítkem myši a vyberte je z mini-panelu nástrojů.
Klepněte nebo stiskněte klávesu Enter, chcete-li nastavit průměr válce.

Vyberte 3D křivku nebo hranu.

Zahrnují-li křivky nebo hrany rohy, je v rohu přidána kulová plocha. Pokud použijete nástroj Vyplnit na kulových spojích, rohy jsou převedeny na ostré rohy. Viz příklady níže.
Klepněte na Válec ve skupině Vytvořit na záložce Návrh nebo v nabídce Tvary na záložce Vložit.
Klepněte v okně Návrhu, chcete-li nastavit průměr válce.

V rámci nástroje Válec jsou k dispozici následující možnosti.

Přidat	Přidá materiál pro vytvoření válce jako tělesa.
Řez	Odstraní materiál, když válec protne jiný objekt.
Nesloučit	Vytvoří válec bez sloučení s jinými objekty, i když se válec protíná s existujícím objektem.
Pouze přivrácená strana tělesa	Přidat materiál pouze na přivrácené straně, když válec protíná jiný objekt.

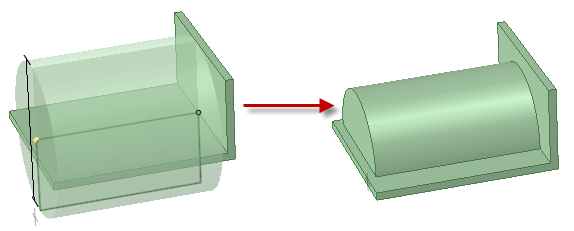

Pomocí jediné možnosti Přivrácená strana tělesa pro přidání materiálu válce na blízké straně tenké stěny

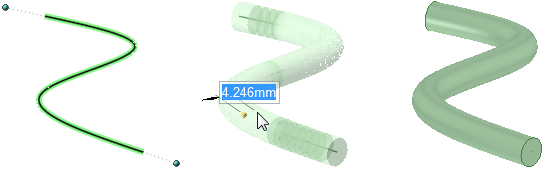

Vytvoření tažené trubice pomocí nástroje Válec

Vytvoření tažené trubice pomocí nástroje Válec a poté použití nástroje Vyplnit Closed na kulový spoj, chcete-li vytvořit ostrý roh
