Referenční cíle

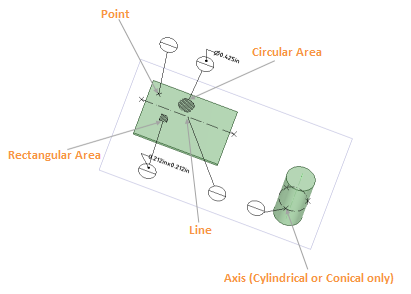

Pomocí nástroje Datum Target (Referenční cíl) na záložce Podrobnosti ve skupině AnotaceInformace, které můžete přidat do výkresu, jako např. poznámky, kóty, geometrické tolerance, středové značky a kusovníky. můžete ve svém návrhu, výkresu, nebo snímku 3D struktury vytvořit referenční cíle. Jak je zobrazeno níže, můžete vložit následující typy referenčních cílů:

• BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body.
• Kruhová oblast
• OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání. (pouze válcová nebo kónická)
• ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany.
• Obdélníková oblast

Horní pole referenčního cíle je rozměr (velikost cílové oblasti nebo průměr bodu referenčního cíle); dolní pole je referenční písmeno (písmeno identifikující cíl), jak je znázorněno na obrázku níže:

Vytvoříte-li referenční cíl, ve výchozím nastavení má poměr výšky referenčního popisku hodnotu 3,5. Toto nastavení určuje, kolikrát větší by měl být kruh popisku, než je aktuální výška textu. Například, nastavení 3,5x je pro ASMENormy společnosti American Society of Mechanical Engineers pro stanovení pravidel tvorby výkresů. Styl svých poznámek můžete upravit tak, aby splňoval požadavky norem ASME. Viz ISO, JIS, a pro ISONormy International Organization for Standardization pro stavební a technické výkresy, včetně pokynů pro kótování a tolerance. Můžete si upravit styl vašich anotací tak, aby splňovaly normy ISO. Viz ASME, JIS. a modely na bázi ISONormy International Organization for Standardization pro stavební a technické výkresy, včetně pokynů pro kótování a tolerance. Můžete si upravit styl vašich anotací tak, aby splňovaly normy ISO. Viz ASME, JIS. se používá nastavení 4x.>

Chcete-li vložit referenční cíl

1. Vyberte nástroj Datum Target.

2. V panelu Možnosti zvolte typ cíle.

   • BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body.

   • Kruhová oblast

   • Obdélníková oblast

   • ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany.

   • OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání.

1. Přemístěte ukazatel myši nad plochy vašeho návrhu, chcete-li zobrazit způsobilé anotační roviny.

2. Přemístěte ukazatel tam, kde chcete umístit cíl.

3. Klepněte a přetáhněte průvodce cíle do polohy uvnitř nebo vně anotační roviny.

4. Klepněte na horní pole, chcete-li zadat (nebo změnit stávající) číslo nebo písmeno pro popisek, jak je znázorněno na obrázcích níže:



Chcete-li upravit Referenční cíl:

Referenční cíle mají tři složky. Vlastnosti každého cíle můžete změnit na panelu Vlastnosti.

• Máte-li vybraný popisek, můžete změnit následující vlastnosti:
  • Skrytý - Hodnota True nebo False
  • Rozložení - Je-li Počet popisků větší než 1, mohou být rozmístěny Nahoře, Dole, Vlevo nebo Vpravo.
  • Počet popisků - Větší nebo roven 1
  • Výška textu - Podle jednotek modelu
  • Poloha textu - Uvnitř nebo vně popisku
• Máte-li vybraného průvodce, můžete změnit následující vlastnosti:
  • Styl šipky - Vyberte z rozbalovacího seznamu dostupných stylů.
  • Délka šipky - Vyberte výchozí hodnotu nebo zadejte hodnotu v jednotkách modelu.
  • Šířka šipky - Vyberte výchozí hodnotu nebo zadejte hodnotu v jednotkách modelu.
• Máte-li vybraný cíl, dostupné vlastnosti závisí na typu cíle.
  • BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body.
    • Typ - Vyberte z možností BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body., Kruhový nebo Obdélníkový.
    • Velikost bodu - zadejte hodnotu v jednotkách modelu.
  • Kruhová oblast
    • Typ - Vyberte z možností BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body., Kruhová nebo Obdélníková.
    • Poloměr - Zadejte hodnotu v jednotkách modelu.
    • Rotace - Zadejte hodnotu ve stupních pro otáčení kruhu.
    • Úhel šrafování - Zadejte hodnotu ve stupních.
    • Rozteč šrafování - Zadejte hodnotu v jednotkách modelu.
• Obdélníková oblast
  • Typ - Vyberte z možností BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body., Kruhový nebo Obdélníkový.
  • Šířka - Zadejte hodnotu v jednotkách modelu.
  • Výška - Zadejte hodnotu v jednotkách modelu.
  • Rotace - Zadejte hodnotu ve stupních pro otáčení obdélníku.
  • Úhel šrafování - Zadejte hodnotu ve stupních.
  • Rozteč šrafování - Zadejte hodnotu v jednotkách modelu.
• ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany.
  • Délka - Zadejte hodnotu v jednotkách modelu.
  • Velikost bodu - Zadejte hodnotu v jednotkách modelu.
  • Rotace - Zadejte hodnotu ve stupních pro otáčení čáry.
  • Zobrazit body - Hodnota True nebo False
• OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání.
  • Velikost bodu - Zadejte hodnotu v jednotkách modelu.
  • Rotace - Zadejte hodnotu ve stupních pro otáčení čáry, bodu a umístění připojení průvodce.
  • Zobrazit body - Hodnota True nebo False

Výchozí nastavení pro referenční popisky a cíle můžete změnit ze skupiny Anotace ve Všeobecné možnosti SpaceClaim.

• Zobrazit koncové body referenčního cíle: Zaškrtněte, chcete-li řídit, zda čáry referenčního cíle by měly zobrazit své koncové body nebo ne.

• Poměr výšky textu referenčního popisku: Řídí kolikrát větší by měl být kruh popisku v porovnání s výškou textu.

• Výchozí velikost bodu referenčního cíle: Řídí velikost bodu používanou pro body, čáry a kruhy referenčního cíle. Výchozí velikost bodu lze přepsat na bázi jednotlivých objektů.

• Výchozí rozteč šrafování oblasti referenčního cíle: Řídí rozteč šrafování pro kruhové a obdélníkové referenční cíle. Výchozí rozteč lze přepsat na bázi jednotlivých objektů.

• Výchozí úhel šrafování oblasti referenčního cíle: Řídí úhel šrafování pro kruhové a obdélníkové referenční cíle. Výchozí úhel lze přepsat na bázi jednotlivých objektů.

• Tvar šipky průvodce referenčního popisku: Řídí tvar šipky průvodců připojených k referenčního cílům.

• Možnosti stylu čáry:
  • Nastavení stylu a tloušťky čáry pro hranice oblasti referenčního cíle
  • Nastavení stylu a tloušťky čáry oblasti referenčního cíle

Kótovací referenční cíle

Můžete kótovat následujícími způsoby:

• Do nebo z kruhové plochy referenčního bodu.
• Do nebo ze středu obdélníkového referenčního bodu nebo některé z jeho hran.
• Do koncových bodů čáry referenčního cíle, nebo celé čáry.
• Průměr osy referenčního cíle klepnutím na kruh.
• Z každého bodu osy referenčního cíle.

Montážní aspekty

Referenční cíle se zobrazují pouze v kořenovém dokumentu aktuálního okna návrhu. Pokud by se zobrazily v součásti samotné, by byly zobrazeny v každém výskytu součásti v sestavě. Jsou-li v kořenovém dokumentu okna návrhu, je tím zajištěna flexibilita a zabraňuje to mnohočetnému a zbytečnému duplikování.

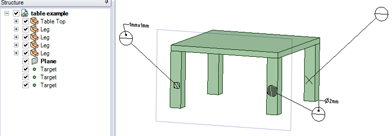

Například v případě stolu se čtyřmi nohami je každá noha stejná součást, ale každá noha v sestavě stolu může potřebovat jiný referenční cíl, nebo vůbec žádný cíl. Viz obrázek níže.
