Pomocí nástroje Grid (Mřížka
) můžete zobrazit křivky, které definují jakoukoli plochu nebo povrch v návrhu. Tento nástroj zobrazí vizuální reprezentaci matematického vyjádření povrchu. Čáry mřížky představují matematický vztah, který slouží k vygenerování povrchu. Můžete jej použít k identifikaci povrchu nízké kvality. Plocha může například vypadat dobře, ale výchozí matematická reprezentace je zbytečně složitá nebo špatně parametrizovaná. Změna plochy s použitím jiných nástrojů by byla problematická.
Pokud zjistíte plochu s takovými problémy, můžete plochu odstranit, poté použít nástroj Fill (Vyplnit) s možností Záplata s přechodem nebo nástroj Replace (Nahradit) pro vygenerování nové plochy.
Klepněte na Grid (Mřížka) ve skupině Kvalita na záložce Měření.
Vyberte plochu nebo povrch. Stiskněte klávesu Ctrl + kliknutím zobrazte mřížku na plochách a površích.
Klepněte do prázdné oblasti v okně Návrh, chcete-li mřížku skrýt.
V rámci analytického nástroje Grid (Mřížka) jsou k dispozici následující možnosti:
|
Stínování |
Vyberte Grid nebo Checker (Šachovnice) z nabídky Textura. Tuto možnost použijte pro zvýšení výkonu v případě velkých nebo složitých návrhů. |
|
Drátový model |
Posuňte měřítko nebo klepněte na - nebo +, chcete-li nastavit měřítko mřížky. |
Mřížky ploch se stínováním mřížky, šachovnice a drátového modelu

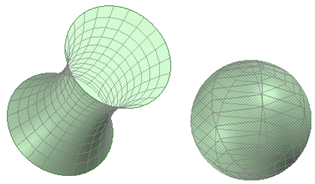

Mřížky ploch zobrazené na přechodové ploše a na kouli
