Zobrazení zjednodušených součástí

Zjednodušené součásti jsou pouhou grafickou reprezentací návrhu. Ve svém návrhu můžete nastavit průhlednost zjednodušených součástí. Pokud zjednodušené součásti při otevření nebo vložení návrhu neuvidíte, ujistěte se, že vaše nastavení jsou nakonfigurována pro jejich zobrazení.

Viz také zjednodušené součásti.

Chcete-li nastavit průhlednost zjednodušených součástí

1. Klepněte na ikonu Průhlednost na stavovém řádku.

2. Nastavením posuvníku nastavte míru neprůhlednosti zjednodušených součástí v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy.. Veškeré zjednodušené součásti budou zobrazeny s touto míru neprůhlednosti.

Chcete-li u zjednodušené součásti vytvořit dojem tělesa

Vyberte zjednodušenou součást a stiskněte klávesy Ctrl + Shift + F8, chcete-li u součásti vytvořit dojem tělesa. Všechny ostatní zjednodušené součásti stále vypadají ztlumené.

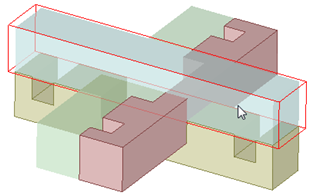

Před ztlumením se zjednodušené součásti jeví mírně průhledné a jejich hrany se nezobrazují.

Po ztlumení se všechny součásti, kromě vybrané zjednodušené součásti, jeví ztlumené bez ohledu na zjednodušený stav.
