Vytvoření obálek

Online nápověda aplikace SpaceClaim

You are here: Příprava návrhů pro analýzu > Vytvoření obalů

Obálky

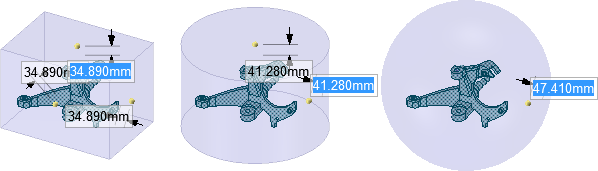

Obálka je typ tělesa kolem jednoho nebo více těles, která má výplň kolem uzavřeného tělesa (těles). Obálka může být kvádr, válec nebo koule, jak je zobrazeno níže.

Obálky jsou používány jako analytické nástroje pro simulování kapaliny.

Chcete-li vytvořit obálku

Klepněte na Enclosure (Obálka) ve skupině Analýza na záložce Připravit.
Vyberte jeden nebo více těles nebo síťových objektů v okně návrhu nebo stromové struktuře.

Tyto objekty budou uvnitř obálky.
Nastavit velikost Default cushion (Výchozí výplň).

Jedná se o procentuální podíl minimální velikosti obálky a určuje počáteční vzdálenost mezi uzavřeným objektem (objekty) a nejbližším bodem obálky objektů. Vzdálenost můžete nastavit zadáním v polích v okně návrhu.
Vyberte tvar obálky na panelu Možnosti: Kvádr, Válec, Koule nebo Vlastní tvar.

Zvolíte-li Vlastní tvar, musíte použít ikonu nástroje Custom Shape (Vlastní tvar), chcete-li vybrat těleso pro použití jako tvar obálky.
(Volitelné) Klepněte na ikonu nástrojů Set Orientation (Nastavit orientaci) a vyberte čáru, osu nebo počátek, chcete-li změnit orientaci obálky.

Obálka je ve výchozím nastavení orientována podle světového počátku.
(Volitelné) Zrušte možnost Symetrické rozměry, chcete-li nastavit odlišnou vzdálenost výplně pro rozměry, které jsou navzájem protilehlé.
(Volitelné) Je-li to nutné, nastavte hodnotu zadáním hodnoty výplně.

Stisknutím klávesy Tab můžete přecházet mezi hodnotami výplně.
Klepněte na ikonu nástroje Complete (Dokončit), jakmile jste hotovi.

Obálka je vytvořena v dílčí součásti aktivního dílu.

Ikony nástrojů

Následující ikony nástrojů vám pomůžou projít tímto procesem:

	Použijte ikonu nástroje Select Bodies (Vybrat tělesa), chcete-li vybrat tělesa, která budou uzavřena obálkou.
	Použijte ikonu nástroje Set Orientation, chcete-li změnit orientaci obálky vzhledem k vašemu návrhu nebo ose souřadnicového systému.
	Použijte ikonu nástroje Custom Shape (Vlastní tvar), chcete-li vybrat těleso a použít jej jako vlastní tvar, když nastavíte typ obálky na Vlastní na panelu Možnosti.
	Klepněte na ikonu nástroje Complete (Dokončit), jakmile jste hotovi.

Možnosti

Na panelu Možnosti jsou k dispozici následující možnosti:

Výchozí výplň	Jedná se o procentuální podíl minimální velikosti obálky a určuje vzdálenost mezi uzavřeným objektem (objekty) a nejbližším bodem obálky objektů. Vzdálenosti můžete nastavit zadáním v polích v okně návrhu.
Typ obálky	Vyberte tvar obálky ze seznamu. Zvolíte-li Vlastní tvar, musíte použít ikonu nástroje Custom Shape (Vlastní tvar), chcete-li vybrat těleso pro použití jako tvar obálky.
Symetrické rozměry	Vynutí si zachování symetrických rozměrů. Zrušte výběr této možnosti, chcete-li zadat hodnoty pro rozměry a nechcete změnit protilehlé rozměry.

Příklady

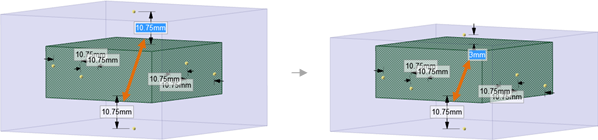

Změna výplně zadáním v poli nezmění velikost opačné výplně. Možnost Symetrické rozměry musí být vypnuta.

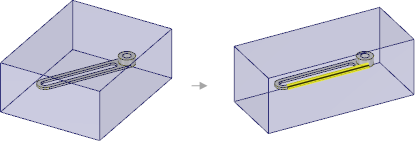

Změna orientace obálky tak, aby byla zarovnána se žlutě zvýrazněnou hranou, zarovná obálku s touto hranou.
