Rozšířit

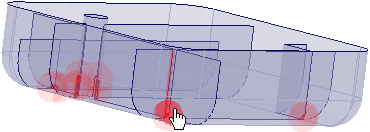

Pomocí tohoto nástroje můžete rozšířit nebo oříznout povrchy a sloučit je s blízkými částmi, nebo rozšířit či oříznout křivky skici. Tento nástroj automaticky detekuje plochy, které lze rozšířit nebo oříznout, a zvýrazní je, jak je zobrazeno níže. Klepnutím na zvýrazněnou oblast můžete provést rozšíření nebo oříznutí. Můžete také vybrat povrch, který nebyl automaticky detekován, a pokusit se jej rozšířit nebo oříznout. Tento nástroj pracuje pouze s povrchovými částmi a křivkami skici.

Chcete-li rozšířit nebo oříznout přilehlé povrchy

Klepněte na Extend (Rozšířit) ve skupině Analýza na záložce Připravit.

Hrany povrchových částí nebo křivky skici, které lze rozšířit nebo oříznout, jsou zvýrazněny.

Řetězce tečných ploch se automaticky seskupí za účelem společného odsazení.
Změňte následující možnosti:
- Maximální vzdálenost: Maximální vzdálenost mezi povrchy. Tento nástroj bude znovu hledat přilehlé plochy, změníte-li tuto hodnotu.
- Plochy k oříznutí: Řídí, zda povrchy mohou být kromě rozšíření i oříznuty.
- Částečná protnutí: Řídí, zda plochy, které se částečně protínají, jsou detekovány.
- Stejné těleso: Umožňuje rozšíření nebo oříznutí plochy nebo hrany na stejném tělese.
- Sloučit po rozšíření nebo oříznutí: Sloučí tělesa, pokud je to možné, když oříznete nebo rozšíříte hranu na jednom povrchu až k ploše nebo hraně na jiném tělese.
Chcete-li rozšířit nebo oříznout pouze některé povrchy nebo křivky skici, klepněte na zvýrazněná místa.

Podržte klávesu Ctrl, chcete-li vybrat více hran.

Povrchy nebo křivky skici jsou rozšířeny nebo oříznuty, když na ně klepnete.
Klepněte na Complete (Dokončit), chcete-li rozšířit nebo oříznout všechny zvýrazněné povrchy.

Stisknutím klávesy Esc můžete zrušit operaci.

Ikony nástrojů

Následující ikony nástrojů vám pomůžou projít tímto procesem:

	Ikona nástroje Select Problem (Vybrat problém) je ve výchozím nastavení aktivní. Tato ikona nástroje umožňuje vybrat a opravit problémové oblasti, které jsou nástrojem automaticky nalezeny.
	Ikona nástroje Select Geometry (Vybrat geometrii) vám umožní vybrat plochy, které nebyly automaticky nalezeny. Podržte klávesu Ctrl, chcete-li vybrat více objektů nebo objekty vyberte rámečkem v oblasti návrhu.
	Ikona nástroje Complete (Dokončit) sloučí nebo ořízne zvýrazněné povrchy.

Možnosti

Na panelu Možnosti jsou k dispozici následující možnosti:

Maximální vzdálenost	Maximální vzdálenost mezi částmi. Tento nástroj bude znovu hledat přilehlé plochy, změníte-li tuto hodnotu.
Povrchy k oříznutí	Určuje, zda lze plochy kromě rozšíření také oříznout.
Částečná protnutí	Určuje, zda budou nebo nebudou detekovány plochy, které se částečně protínají.
Stejné těleso	Umožňuje oříznutí nebo rozšíření povrchu o plochu nebo hranu na stejném tělese.
Rozšířit ke křivkám	Najde povrchy pro rozšíření ke křivkám, když je křivka ve stejné rovině jako povrch.
Sloučit po rozšíření nebo oříznutí	Slučuje tělesa, pokud je to možné, při oříznutí nebo rozšíření hrany na povrchu tělesa až k ploše nebo hraně na jiném tělese.

Příklady

Křivky jsou rozšířeny od koncového bodu ke koncovému bodu.

Hrany samostatných ploch jsou sloučeny, když vyberete možnost Sloučit po rozšíření nebo oříznutí.

Můžete rozšířit křivky k povrchům a povrchy ke křivkám, když vyberete možnost Rozšířit ke křivkám.
