Použití skupin a kót ve výukovém modulu ANSYS

Tento výukový modul vás naučí, jak vytvořit skupiny v SpaceClaim za účelem řízení změn v aplikaci ANSYS Workbench.

Krok 1: Otevřete dokument

1. Klepněte na následující odkaz a uložte soubor ve svém počítači: keychain.scdoc.

2. Otevřete dokument v programu SpaceClaim.

   Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. vypadá takto:



Používáte-li online verzi nápovědy, bude model k dispozici ke stažení jako soubor zip. Musíte jej uložit na disk a změnit příponu souboru z ".zip" na ".scdoc".

Použití skupin a kót v tutoriálu ANSYS: Krok 2

Záložku Skupina můžete najít na stejném panelu jako stromovou strukturu na levé straně okna SpaceClaim. Více informací o skupinách a panelem skupiny najdete v části Práce se skupinami.

SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. mohou obsahovat řídicí kóty a pojmenované výběry. V aplikaci ANSYS Workbench můžete použít oba tyto typy skupin.

Skupina pojmenovaného výběru vám umožní rychle vybrat skupinu ploch nebo hran v aplikaci SpaceClaim nebo ANSYS Workbench.

Vytvoření pojmenovaných výběrů

1. Vyberte dvě válcové díry na pravé straně modelu:



2. Klepněte na Vytvořit skupinu na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. nebo stiskněte klávesovou kombinaci Ctrl+G.

   Na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. se zobrazí Skupina1 v části Pojmenované výběry.

   Pojmenované výběry jsou odeslány do aplikace ANSYS a plochy lze použít pro podpěry nebo zátěže.

3. Vyberte několik povrchů na zeleném tělese:



4. Klepněte na Vytvořit skupinu.

   Na panelu se zobrazí Skupina2 v části Pojmenované výběry.

5. Klepněte pravým tlačítkem myši na skupiny a přejmenujte název Skupina1 na díry a Skupina2 na podpěra:







   Tyto názvy usnadní identifikaci skupiny při práci s návrhem v ANSYS.

Použití skupin a kót ve výukovém modulu ANSYS: Krok 3

SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. řídicích kót mohou být v aplikaci ANSYS použity ke změně návrhu, aniž by bylo nutné jít zpět do SpaceClaim a přenést změny do ANSYS.

Vytvoření řídicích kót

1. Vyberte zaoblení na levé straně modelu:







2. Klepněte na Vytvořit skupinu na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka..

   Místo pojmenovaného výběru byla vytvořena řídicí kóta. Tato řídicí kóta může být použita ke změně poloměru zaoblení. Je to proto, že vybraná plocha je zaoblení, které má vlastnost kóty, kterou lze ovládat z panelu vlastností.

3. Klepněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

4. Vyberte díru na pravé straně modelu:





   Povšimněte si, že na obrazovce je kóta. Pokud je zobrazena kóta a vytvoříte skupinu, obvykle vytvoříte řídicí kótu.

5. Klepněte na Vytvořit skupinu.

   Skupina je vytvořena ve složce řídicích kót na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka..

6. Vyberte horní plochu modrého dílu:







7. Klepněte na Vytvořit skupinu.

   Tentokrát byl vytvořen pojmenovaný výběr. To je proto, že vybraná plocha nemá zobrazenou kótu, když je aktivní nástroj Pull, a není zde kóta, kterou lze uložit se skupinou.

8. Odstraňte skupinu vytvořenou v předchozím kroku, protože ji již nebudeme používat.

9. Vyberte znovu horní plochu modrého dílu a poté klepněte na ikonu pravítka v mini-panelu nástrojů nebo na panelu Možnosti:







10. Vyberte opačný konec modelu, chcete-li vytvořit kótu pravítka, která řídí celkovou délku návrhu:







11. Klepněte na Vytvořit skupinu.

    Skupina je vytvořena v části Řídicí kóty.

12. Přejmenujte skupiny, aby jejich použití bylo snadněji rozpoznatelné v aplikaci ANSYS:





Použití skupin a kót ve výukovém modulu ANSYS: Krok 4

Nyní můžeme poslat návrh do ANSYS a pracovat se skupinami.

Spusťte aplikaci ANSYS Workbench

1. Klepněte na ANSYS Workbench na záložce ANSYS.

2. Otevřete dialogové okno výchozích možností geometrie v aplikaci ANSYS. Viz pokyny v části Nakonfigurování SpaceClaim a ANSYS 11 nebo Nakonfigurování SpaceClaim a ANSYS 12 a 12.1.

   Výchozí možnosti geometrie řídí, jak jsou pojmenované výběry a parametry přeneseny do ANSYS a umístěny na různých místech aplikace ANSYS verze 11 a 12.

3. Aby mohly být všechny vaše parametry a pojmenované výběry odeslány do aplikace ANSYS, musíte odstranit předpony NS a DS.

4. Rozbalte Pojmenované výběry ve stromové struktuře Workbench, chcete-li zobrazit skupiny pojmenovaných výběrů odeslané do SpaceClaim.





   Plochy uložené v pojmenovaném výběru jsou zvýrazněné červenou barvou.



5. Klepněte na Geometrie ve stromové struktuře.

   SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. řídicích kót jsou odeslány do ANSYS Workbench jako vlastnosti. Tyto vlastnosti najdete v levém dolním rohu okna ANSYS, v oddílu CAD parametry na panelu vlastností.

Použití skupin a kót ve výukovém modulu ANSYS: Krok 5

Pokud změníte hodnoty řídicí kóty, můžete odeslat změny zpět do SpaceClaim.

Změna řídicí kóty

1. Změňte hodnoty následujících CAD parametrů:

   • zaoblení z 1 na 2

   • poloměr díry z 1,4 na 1

   • délka z 35 na 38

   • V ANSYS 11 změňte hodnoty přímo na panelu vlastností.

   • V ANSYS 12 klepněte na každý parametr, který chcete řídit. U každého parametru by se mělo objevit písmeno P. Jděte zpět do Workbench a upravte hodnoty parametrů pomocí skupinu parametrů, která se objeví v nové buňce.

2. Klepnutím na Aktualizovat: Použít hodnoty simulačního parametru odešlete změny zpět do SpaceClaim.

   Tím se změní model v ANSYS a v SpaceClaim.



   Předtím:	Potom:

   Také si všimněte, že když klepnete na skupiny na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka., zobrazí se kóty specifikované v aplikaci ANSYS.

Použití skupin a kót ve výukovém modulu ANSYS: Krok 6

K řízení změn v ANSYS můžete použít také anotační kóty.

Řízení změn pomocí anotačních kót

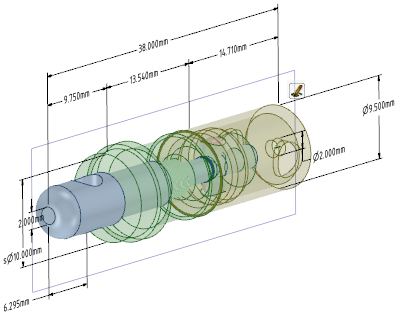

1. V SpaceClaim klepněte na políčko vedle anotační roviny, aby byla viditelná.



2. Klepněte na Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

3. Vyberte Vnitřní_trubice_zatlačena_do_pozice ve stromové struktuře.

4. Klepněte na červenou osu úchytu nástroje Move:



   Musíte vybrat osu na úchytu nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), než budete moci použít kóty k řízení změn. Klepnutí na úchyt upozorní nástroj Move, jakým směrem bude změna provedena. Jiskry se zobrazí pouze po výběru osy.

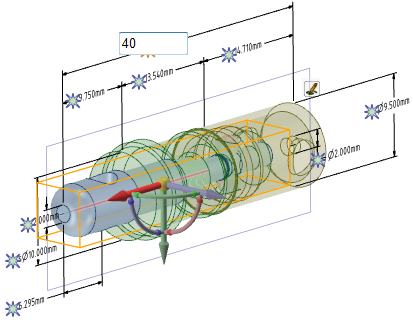

5. Klepněte na jiskru vedle kóty 38 mm a změňte hodnotu na 40:



6. Klepněte na Vytvořit skupinu na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka..

   Z anotační kóty je pomocí nástroje Move vytvořena nová řídicí kóta. Změna této řídicí kóty je stejná jako použití nástroje Move pro změnu kóty.

7. Vraťte se do aplikace ANSYS a klepněte na Aktualizovat: Použít hodnoty geometrického parametru.

   Tento model se aktualizuje a předá se nový parametr. Nyní můžete změnit délku modelu změnou umístění dílu nebo roztažením modelu.

Použití skupin a kót ve výukovém modulu ANSYS: Závěr

V tomto výukovém modulu jste se naučili

• Parametry a pojmenované výběry mohou být předány do ANSYS jejich vytvořením na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka..
• Řídicí kóty jsou vytvořeny, když existuje kóta na obrazovce nebo kóta na panelu vlastností.
• Parametry lze upravovat v aplikaci ANSYS, která změní geometrii v ANSYS a také změní geometrii v SpaceClaim.
