Kótu pravítka můžete uložit jako řídicí kótu na panelu Skupiny. Když klepnete na řídicí kótu vytvořenou pomocí nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), tento nástroj je automaticky aktivován. Změna kóty je jako přemístění objektu. Body, hrany, plochy nebo osy pro kóty se přemístí, změníte-li hodnotu kóty.

Chcete-li přidat řídicí kótu pomocí nástroje Move

1. Klepněte na Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte plochu nebo plochy, které chcete přemístit pomocí kóty, pokud se tato změní.

3. Klepněte na směr nebo osu otáčení na úchytu nástroje Move.

4. Klepněte na Pravítko na panelu Možnosti nebo na mini-panelu nástrojů.

5. Vyberte plochu, hranu nebo bod, ke kterému chcete vybranou plochu kótovat.

6. Klepněte na Vytvořit skupinu na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka..

Příklady

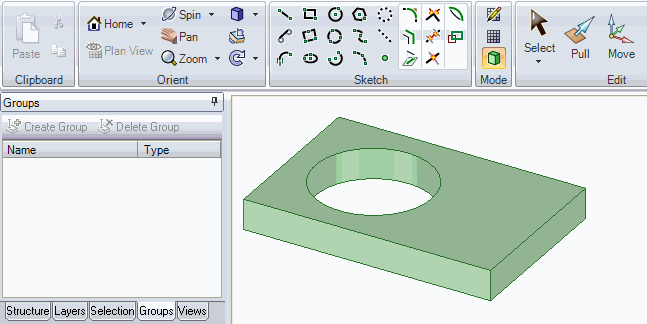

Video ukazuje vytvoření kóty poloměru a kóty odsazení vzdálenosti. Změna kóty je jako přemístění plochy. Válec a plochy roviny se přemístily, když byly změněny jejich uložené kóty.
