Kótu pravítka můžete uložit jako řídicí kótu na panelu Skupiny. Když klepnete na řídicí kótu vytvořenou pomocí nástroje Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.), tento nástroj je automaticky aktivován. Změna kóty je jako vytáhnutí objektu. Body, hrany, plochy nebo osy pro kóty budou odsazeny, změníte-li hodnotu kóty. Stav možností Přidat, Oříznout a Neslučovat je uložen se skupinou.

Pomocí nástroje Pull můžete uložit následující typy řídicích kót:

• Vzdálenost (odsazení)
• Poloměr

Chcete-li přidat řídicí kótu pomocí nástroje Pull

1. Klepněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte body, hrany, plochy nebo osy, u kterých chcete kótu odsadit, pokud se tato změní.

3. Klepněte na Pravítko na panelu Možnosti nebo na mini-panelu nástrojů.

4. Vyberte plochu, hranu, bod nebo osu, ke kterým chcete vybrané plochy kótovat.

5. Klepněte na Vytvořit skupinu na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka..

Příklady

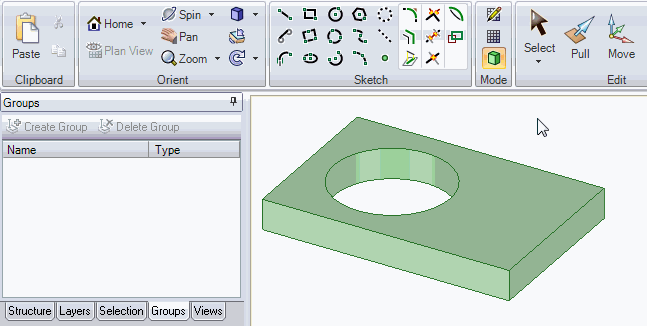

Video ukazuje vytvoření kóty poloměru a kóty odsazení vzdálenosti. Jakmile se změní kóty, změní se poloměr válce a odsazení osy.
