Vložení rovin

Rovinu můžete definovat výběrem různých ploch, hran, os nebo přímek ve vašem návrhu. Můžete vybrat libovolnou kombinaci os ležících v jedné rovině, křivek, hran a souřadnicových os.

RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu. se prodlouží o malý kus za hrany plochy, aby bylo jednodušší s ní pracovat. RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu. si tento okraj zachová kolem všech objektů ve vašem návrhu a bude se sama prodlužovat nebo zkracovat, když budete do svého návrhu přidávat tělesa, odebírat je nebo je přesouvat.

Roviny jsou užitečné pro vytváření uspořádání a poznámek. Roviny nejsou spojeny s geometrií používanou k jejich vytvoření; musí být výslovně vybrány k přesouvání spolu s ostatními položkami. Rovinu můžete také použít k rychlému oříznutí návrhu, pokud chcete ukázat pouze geometrii za rovinou.

Vložení roviny

1. Klikněte na možnost RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu. ve skupině Vytvořit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte jednu z následujících možností:



   Vyberte:	K vložení roviny:
   Rovinnou plochu	Která obsahuje plochu
   Rovinnou plochu a bod	Skrz bod a paralelní k ploše
   Rovinnou plochu a hranu	Skrz hranu a kolmou k ploše (hodí se při vytváření dráhy šípového vytažení)
   Dvě paralelní rovinné plochy	Ve středovém bodě mezi dvěma plochami
   Osovou nebo válcovou plochu	Tečné k ploše ve zvoleném bodě
   Dvě osové plochy s paralelními osami	Tečné k oběma plochám co nejblíže k bodům výběru
   Rovinné hrany	Která obsahuje hrany
   Osu	Která obsahuje osu
   Dvě osy	Která obsahuje osy
   Dvě osy počátku	Která obsahuje osy
   PočátekNulový bod v souřadnicovém systému. Počátek můžete vložit na libovolné místo ve svém návrhu, kde může být ukotven nástroj Move (Přesunout), což vám umožňuje kótovat od počátku nebo do počátku rychle přesunout skicovou mřížku. Také můžete vložit počátek do hmotného nebo objemového středu tělesa.	Tři kolmé roviny
   Osu (nebo přímku) a jeden bod	Která obsahuje danou osu (nebo přímku) a daný bod
   Koncový bod libovolné přímky	Skrz koncový bod a kolmé k přímce v koncovém bodě
   Kontrolní bod křivky	Skrz zvolený bod a kolmé k rovině, která obsahuje křivku
   Tři body	Která obsahuje tyto tři body
   Přímku skicovanou na rovině	Skrz přímku a kolmici k rovině
   Přímku a bod na přímce	Skrz přímku a daný bod
   Dvě rovinné přímky	Která obsahuje tyto dvě přímky
   Dva body	Skrz tyto dva body
   Dva body a rovina nebo rovinná plocha	Skrz tyto dva body a kolmé ke zvolené rovině nebo rovinné ploše

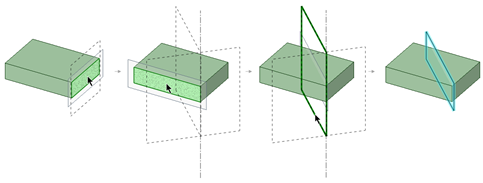

3. (Volitelné) Klikněte na ikonu nástroje Build Plane (Vytvořit rovinu) k výběru referenčních objektů, následně vyberte dočasnou (tečkovanou) rovinu k vytvoření té, kterou chcete z možných rovin. Viz Vložení dočasných bodů, os a rovin, kde jsou uvedeny podrobnosti o vytvoření dočasných rovin.





4. Pokud váš výběr nedefinuje rovinu, na stavové liště se zobrazí chybová zpráva.



Vložení roviny tečné k válci a paralelní s rovinou

Vyberte rovinu, stiskněte klávesu Ctrl + klikněte na válec a poté klikněte na nástroj Plane (RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu.).

Vložení roviny tečné k válci a kolmé k rovině

Vyberte válec, stiskněte klávesu Ctrl + klikněte na rovinu a poté klikněte na nástroj Plane (RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu.).

Vložení roviny skrz středový bod mezi dvěma body

1. Klikněte na nástroj Plane (RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu.).

2. V režimu 3D nebo režimu ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů. stiskněte klávesy Alt + Shift + klikněte na dva body k vytvoření dočasné roviny, která obsahuje středový bod.

3. Klikněte na dočasnou rovinu.

Vložení roviny paralelní s obrazovkou

1. Klikněte na nástroj Plane (RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu.).

2. Aktivujte ikonu nástroje Align to Screen (ZarovnatViz Vyplnit s obrazovkou)

3. Najeďte na geometrii k prohlížení roviny skrz zvolenou geometrii a paralelní s obrazovkou.

4. Vyberte geometrii k vytvoření roviny.

Oříznutí návrhu rovinou

Klikněte pravým tlačítkem myši na rovinu a vyberte možnost Oříznout rovinou. Chcete-li obnovit zobrazení vašeho návrhu, klikněte pravým tlačítkem myši a znovu vyberte možnost Oříznout rovinou.

Roviny, osy a poznámky se neoříznou.

Příklady

Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru. a osa souřadnicového objektu vybraného k vytvoření roviny.

Změna vzhledu roviny

Chcete-li změnit vzhled roviny, můžete použít možnosti Výplň,Obrys a PlochaBoční nebo jiný povrch tělesa. Některé příklady mohou být vnitřní povrch otvoru nebo šest stěn obdélníkového tělesa. Viz Povrch. oříznutí.

• Výplň: Standardně je nastavena na automatickou. Automaticky způsobí, že geometrie za rovinou bude vypadat světlejší než geometrie mimo ohraničení roviny. Pokud změníte možnost na Bez výplně, všechny geometrie budou stejně neprůhledné.
• Obrys: Standardně je nastavena na automatickou. Automaticky uvidíte obrys roviny. Pokud změníte možnost na Bez obrysu, rovina bude neviditelná, pokud nebude vybrána.
• Nastavení rovin na Bez výplně a Bez obrysu se hodí při stanovené rozměrů dílů. Je jednodušší vidět poznámky, když jsou roviny méně viditelné.
• PlochaBoční nebo jiný povrch tělesa. Některé příklady mohou být vnitřní povrch otvoru nebo šest stěn obdélníkového tělesa. Viz Povrch. oříznutí: Nastaví zrušení barvy plochy oříznutí pro každou rovinu oříznutí v okně návrhu. Nemění barvu roviny samotné, pouze barvu plochy, které se rovina dotýká.
