Vložení osy

Libovolnou osu v návrhu můžete prodloužit tak, aby s ní bylo možné provádět otáčení. OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání. se prodlouží o malou velikost za hranu prostoru obsahujícího váš návrh. Tento okraj prodloužení a oříznutí se zachová, i když budete do návrhu přidávat objekty, odstraňovat je nebo přesouvat. Osy nejsou spojeny s geometrií použitou k jejich vytvoření (pokud nejsou prodloužením stávajících os); musí být výslovně zvoleny k posunutí spolu s dalšími položkami.

Vložení osy

1. Klikněte na možnost OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání. ve skupině Vytvořit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte jednu z následujících možností:



   Vyberte:	Vložení osy:
   Osová plocha	Obsahuje osu plochy
   Dvě neparalelní rovinné plochy	Na průsečíku teoretických rovin obsahujících dvě plochy
   Lineární hrana	Obsahuje hranu
   Válec a tečná rovina	Na průsečíku válce a roviny
   ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany.	Obsahuje čáru
   Osa počátkuOsa vedoucí skrz počátek.	Podél osy počátku
   Kruh nebo oblouk	Obsahuje střed a je kolmicí k čáře
   BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body. a rovina	Skrz bod a kolmici k rovině
   Dva body	Skrz dva body
   Tři osy	V místě, kam by byla umístěna osa válce mezi tři osy



3. (Volitelné) Klikněte na ikonu nástroje Build Line (Vytvořit čáru) k výběru referenčních objektů, následně vyberte dočasnou (tečkovanou) čáru k vytvoření té, kterou chcete z možných os. Viz Vložení dočasných bodů, os a rovin, kde jsou uvedeny podrobnosti o vytvoření dočasných čar.

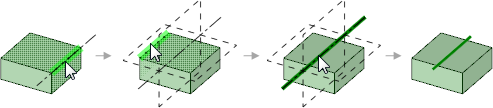

Vložení osy skrz středový bod mezi dvěma body

1. Klikněte na možnost ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Podržte klávesy Alt+Shift a vyberte dva body k vytvoření dočasných os, které se protínají ve středovém bodě.

3. Klikněte na dočasnou osu.

4. Klikněte na možnost OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání. ve skupině Vložit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

Příklady

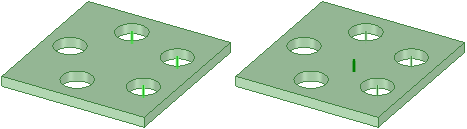

Vytvoření osy výběrem os tří válců
