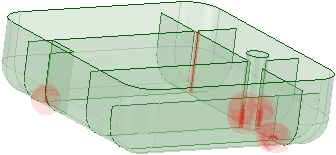

Nástroj Merge Faces (Sloučit plochy) nahradí dvě nebo více sousedních ploch jednou novou plochou, která těsně odpovídá původním plochám. Tento nástroj použijte ke zjednodušení modelu, než jej exportujete k analýze. Sloučení ploch může mít za následek jemnější drátěnou strukturu tělesa.
Měli byste slučovat pouze plochy, které jsou tečné nebo skoro tečné; jinak nemusí být výsledek takový, jaký očekáváte.
Nemůžete zvolit hrany při používání nástroje Merge Faces (Sloučit Plochy). Měli byste použít nástroj Fill (Vyplnit
) na záložce Návrh, když potřebujete vybrat hranu a plochu k vyplnění chybějící plochy. Nástroje Missing Faces (Chybějící plochy) a Gaps (Mezery) na záložce Příprava tuto funkci také vykonávají.
|
Nástroj sloučení ploch je určen k použití pouze jako příprava na analýzu. Sloučení ploch zjednodušuje model odstraněním hran a díky tomu je úprava modelu obtížnější. |
Klikněte na možnost
Merge Faces (Sloučit plochy) ve skupině Upravit na záložce Oprava.
Vyberte dvě nebo více ploch, které chcete sloučit.
Pokud chcete zachovat tečnost mezi novou plochou a stávající plochou, klikněte na ikonu nástroje Maintain Tangency (Zachovat tečnost) a vyberte plochu, se kterou chcete zachovat tečnost.
Klikněte na ikonu nástroje Complete (Dokončit).
SpaceClaim nahradí vybrané plochy novou plochou.
Následující ikony nástroje vám pomáhají procházet procesem úpravy:
|
|
Ikona nástroje Select (Vybrat) je standardně aktivní. Můžete je také vybrat nakreslením okna v okně návrhu. |
|
|
Ikona nástroje Maintain Tangency (Zachovat tečnost) vám umožňuje vybrat plochy, se kterými chcete zachovat tečnost. Nová plocha bude tečná k ploše, kterou vyberete. Můžete také použít klávesu Alt+kliknutím vybrat plochy pro tečnost. |
|
|
Ikona nástroje Complete (Dokončit) nahradí vybrané plochy jednou plochou. |
