Výukový modul mezilehlých povrchů

Tento výukový modul vás naučí, jak definovat mezilehlé povrchy.

Krok 1: Otevřete dokument

1. Klikněte na následující odkaz a uložte soubor do svého počítače: w8872.scdoc.

2. Otevřete dokument v programu SpaceClaim.

   Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. vypadá takto:





   K zobrazení vytvoření základního mezilehlého povrchu použijeme tento návrh.

Pokud používáte online verzi nápovědy, model se stáhne jako zip soubor. Musíte si jej uložit na disk a změnit příponu souboru ze „.zip“ na „.scdoc“.

Výukový modul mezilehlých povrchů: Krok 2

Nejprve definujte mezilehlý povrch výběrem dvojit odsazených ploch.

Měli byste si přečíst téma Vytváření mezilehlých ploch, abyste se seznámili s nástrojem Midsurface (Mezilehlý povrch), než budete pokračovat.

Čtyři ikony nástrojů pro mezilehlý povrch jsou:

Definování mezilehlých ploch

1. Klikněte na možnost Midsurface (Mezilehlý povrch) ve skupině Definovat na záložce Příprava.

   Ikona nástroje Select Faces (Vybrat plochy) je standardně aktivní.

2. Vyberte plochu zobrazenou zde:





   Po výběru prvního místa program SpaceClaim provede filtr výběru a umožní vám kliknout pouze na paralelní plochy nebo plochy, které vytvářejí odsazení.

3. Vyberte odsazenou plochu zobrazenou zde:





   Toto je jediná plocha, kterou můžete vybrat.

   Všechny povrchy se stejnou tloušťkou budou identifikovány na dílu a zvýrazněny modře:



   Jak můžete vidět, jedno zaoblení nemá stejnou tloušťku a není identifikováno jako odsazená dvojice. Plochy, které vypadají jako odsazené dvojice, nemusí být identifikovány jako mezilehlý povrch kvůli chybám v převedení, nebo když nebyl díl modelován s odsazenou plochou.

4. Klikněte na ikonu nástroje Add/Remove Faces (Přidat/odstranit plochy), pokud již tato možnost není aktivní (měla by být).

5. Vyberte zaoblenou plochu:





   Tato plocha nebude nyní zahrnuta, když je mezilehlý povrch vytvořen.

   PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky.: Plochy musí být identifikovány pouze na jedné straně modelu.

Výukový modul mezilehlých povrchů: Krok 3

Nyní můžete dokončit definování mezilehlého povrchu.

Dokončete mezilehlý povrch

1. Klikněte na ikonu nástroje Complete (Dokončit).





   TělesoTěleso nebo povrch. je dočasně průhledné, takže můžete vidět nově vytvořený mezilehlý povrch.

2. Abyste lépe viděli na mezilehlý povrch, skryjte těleso a rozšiřte součást Mezilehlý povrch ve stromové struktuře následovně:







Výukový modul mezilehlých povrchů: Krok 4

Nyní zkusíme trochu složitější příklad.

1. Klikněte na následující odkaz a uložte soubor do svého počítače: Midsurfacing.scdoc.

2. Otevřete dokument v programu SpaceClaim.

   Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. vypadá takto:





   Pokud používáte online verzi nápovědy, model se stáhne jako zip soubor. Musíte si jej uložit na disk a změnit příponu souboru ze „.zip“ na „.scdoc“.



3. Klikněte na možnost Midsurface (Mezilehlý povrch) ve skupině Definovat na záložce Příprava.

4. Vyberte plochu zobrazenou zde:





5. Nyní vyberte její odsazenou dvojici:





6. Vnější plochy dílu budou identifikovány jako odsazené dvojice:





   Základní strana odsazené plochy je zvýrazněna modře a odsazená strana je zvýrazněná zeleně. Mezilehlé povrchy jsou vytvořeny z modrých neboli základních ploch.

Výukový modul mezilehlých povrchů: Krok 5

Vnitřní žebra mají rozdílnou tloušťku nebo odsazení od vnějších stěn, takže je musíme přidat do výběru. Můžeme to provést pomocí ikony nástroje Select Faces (Vybrat plochy).

Přidejte dvojice ploch

1. Klikněte na ikonu nástroje Select Faces (Vybrat plochy).

   Můžete také podržet klávesu Ctrl a tato ikona nástroje se stane aktivní.

2. Vyberte jedno z vnitřních žeber:



3. A vyberte jeho odsazenou dvojici:





   Nyní se zvýrazní většina vnitřních ploch:





4. Pokračujte ve výběru dvojit ploch, dokud nebude vás návrh vypadat takto:





Výukový modul mezilehlých povrchů: Krok 6

Ačkoli nyní máme vybrané všechny dvojice ploch, existuje efektivnější způsob výběru dvojic odsazených ploch v návrzích, jako je tento.

Změňte možnost rozsahu

1. Klikněte na bílé místo v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy., čímž vymažete svůj výběr.

2. Vyberte možnost Use range (Použít rozsah) na panelu Možnosti a ujistěte se, že hodnoty minimální a maximální tloušťky jsou nastaveny takto:







3. Klikněte na těleso:





   Všechny dvojice ploch mezi minimální a maximální tloušťkou jsou vybrány.



Výukový modul mezilehlých povrchů: Krok 7

Pokud provedete přiblížení, všimnete si, že základní a odsazené plochy na žebrech nejsou zvýrazněny správně. Můžete použít ikonu nástroje Swap Sides (Prohodit strany), pokud chcete změnit základní a odsazené strany. To je důležité, protože mezilehlé plochy jsou vytvářeny ze základní (modré) plochy. Pouze odsazená plocha (zelená) je zvýrazněna, takže ji můžete vidět při definování mezilehlých povrchů.

Přehodit strany

1. Klikněte na ikonu nástroje Swap Sides (Prohodit Strany).

2. Vyberte první nesprávnou plochu:





   Zvýrazňuje změny z modré na zelenou.







3. Vyberte další nesprávnou plochu:







   Nyní jsou všechny vnitřní plochy zvýrazněny správně jako základní a odsazené plochy.





4. Klikněte na ikonu nástroje Complete (Dokončit) k dokončení definování mezilehlých povrchů.

   Všimněte si, že mezilehlé plochy jsou vytvořeny v nové součásti ve stromové struktuře:





Výukový modul mezilehlých povrchů: Krok 8

Kromě normálních vlastností plochy má mezilehlý povrch vlastnost tloušťky, která je odeslána do ANSYS a je použita na skořepinový prvek.

Zobrazit vlastnosti mezilehlého povrchu

1. Skryjte těleso ve stromové struktuře.

2. Vyberte mezilehlou plochu:



   Panel VlastnostiOblast uživatelského rozhraní, kde jsou zobrazeny editovatelné podrobnosti o vybraných objektech. Tento panel je na počátku zobrazen v levé dolní části obrazovky, ale lze jej přesouvat. zobrazuje vlastnosti plochy:







   Vlastnost Tloušťka je v části Mezilehlý povrch na panelu.

Výukový modul mezilehlých povrchů: Krok 9

Mezilehlé povrchy jsou připravené na analýzu v ANSYS Workbench.

Spusťte ANSYS

1. Klikněte na tlačítko ANSYS Workbench na liště pro odeslání aktuálního modelu v programu SpaceClaim do nového projektu konzole Workbench.

   Vše, co je viditelné v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy., bude odesláno, takže skryjte těleso tak, aby nebylo odesláno do ANSYS.

2. Přejděte do Workbench a klikněte na jeden z mezilehlých povrchů pod možností Geometrie v projektu:







3. Podívejte se na panel Vlastnosti (pod stromovou strukturou) a uvidíte, že tloušťka je přiřazena k mezilehlému povrchu. Jde o tloušťku z původního tělesa v programu SpaceClaim.

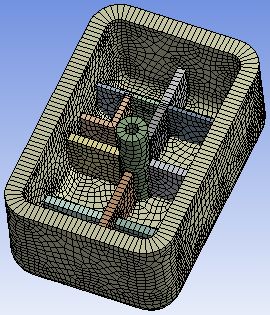

4. Vytvořte drátěný model:

   1. Klikněte pravým tlačítkem myši na možnost Mesh (Drátěný modelRežim zobrazení, ve kterém jsou zobrazeny všechny hrany dílu nebo sestavy.) pod projektem a vyberte Generate Mesh (Vytvořit drátěný model).





      Workbench použije vlastnost tloušťky k ní přiřazenou k poskytnutí modelu správný drátěný model.

Výukový modul mezilehlých povrchů: Závěr

V tomto výukovém modulu jste se naučili, jak

• Vytvořit mezilehlý povrch v programu SpaceClaim
• Přidat plochy do výběru mezilehlého povrchu
• Automaticky detekovat odsazené plochy v rámci rozsahu
• Prohodit strany mezilehlých ploch
• Zobrazit vlastnosti mezilehlého povrchu v programu SpaceClaim a ANSYS
• Vytvořit drátěný model, který využívá vlastnost tloušťky mezilehlého povrchu
