Režimy návrhu

V programu SpaceClaim existují tři režimy, které můžete použít k návrhu: Skica, ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů. a 3D. Tyto režimy jsou zjevné, když pracujete ve 2D nebo 3D, a objasňují rozdíl mezi prací v příčném řezu (kde můžete měnit 3D objekty) a skicováním (kde nemůžete měnit 3D objekty).

Přepínání režimů

1. Klikněte na nástroj ve skupině na liště RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat..

   Můžete také kliknout pravým tlačítkem myši na prázdnou oblast v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. a vybrat RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat. skica, RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat. průřez nebo RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat. 3D z kontextové nabídky nebo stisknout K (pro režim Skica), X (pro režim ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů.) nebo D (pro režim 3D).

   Pokud skicujete, můžete také kliknout na Návrat do režimu 3D na mini-nástrojové liště roviny skicování.

2. Pokud přecházíte z režimu 3D do jednoho z ostatních režimů, vyberte rovinu ke skicování nebo vytvoření průřezu.

   Když vyberete objekt počátku nebo jeho střed a kliknete na režim Skica, skicová rovina se zarovná s osou XY objektu počátku.

Změna zobrazení v režimu průřezu

Klikněte pravým tlačítkem a vyberte Změnit směr zobrazení, když je aktivní režim průřezu.

Skupina na liště Režim

Skupina na liště RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat. obsahuje následující nástroje:

Příklady

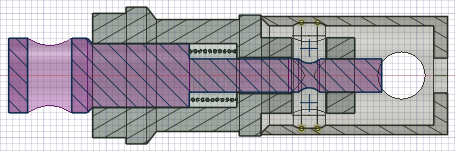

Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. v režimu průřezu; aktivní součást je zobrazena v barvě dílu (v tomto příkladu tmavě červená) a neaktivní součást je zobrazena šedě.

Přechodem z režimu Skica do režimu 3D se automaticky přemění uzavřené skicové křivky na povrchové objekty a ze skicových křivek se stanou hrany. Pouze skicové křivky, které se podílejí na zavřeném povrchu, jsou přeměněny na hrany; ponechané křivky zůstanou v návrhu jako volné křivky.
