Vytvoření vodicích čar poznámek

Nástroj Note Leader (Vodicí čára poznámky) použijte k vytvoření šipky od vaší poznámky.

Vytvoření vodicí čáry poznámky

1. Klikněte na možnost Note Leader (Vodicí čára poznámky) ve skupině PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky. na záložce Dokumentování.

   Najeďte myší na poznámky na aktivní rovině poznámek, abyste viděli možné způsoby propojení vodicí čáry poznámky s poznámkou.

2. Klikněte na bod propojení poznámky k zakreslení prvního segmentu vodicí čáry poznámky.

   Najeďte myší na váš návrh ke zvýraznění geometrie, ke které chcete připojit konec vodicí čáry poznámky. Vodicí čáryViz Ikony nástrojů můžete také připojit k dočasným objektům.

3. U segmentované čáry klikněte pro nastavení každého bodu vodicí čáry poznámky.

4. Ukončete vodicí čáru poznámky kliknutím na vrchol, hranu nebo plochu za účelem připojení konce vodicí čáry poznámky nebo dvakrát klikněte na konec vodicí čáry poznámky na kterémkoli místě.

   Koncem vodicí čáry poznámky je šipka, pokud ji nepřipojíte k ploše.

Přichycení vodicí čáry k úhlům 45°

Při vytváření vodicí čáry podržte klávesu Shift, pokud chcete přichytit vodicí čáru k nejbližšímu úhlu 45°.

1. Kliknutím nastavíte výchozí bod vodicí čáry.
2. Zahajte tažení, abyste se přesunuli do blízkosti požadovaného směru.
3. Stiskněte a podržte klávesu Shift.
4. Vodicí čára se přichytí k nejbližšímu úhlu 45°.
5. Pokračujte v držení klávesy Shift a táhněte pro nastavení délky.
6. Kliknutím nastavíte koncový bod vodicí čáry.

Podtržení textu poznámky vodicí čárou

1. Vytvořte poznámku
2. Otevřete nástroj Leader (Vodicí čára poznámky).
3. Připojte vodicí čáru na místo podtržení.
4. Dokončete vodicí čáru
5. Vyberte vodicí čáru
6. Pravé tlačítko myši > Underline (Podtrhnout)
7. Text se podtrhne

Když zahájíte vodicí čáru, najetím do blízkosti textu poznámky se zobrazí body připojení. Výše uvedený obrázek ukazuje zvýrazněné místo podtržení.

Vyberte vodicí čáru a použijte kontextovou nabídku k výběru možnosti Underlined (Podtržený). Tím se vodicí čára změní na podtrhávací vodicí čáru.

Vložení symbolu ohraničení

Klikněte pravým tlačítkem na vodicí čáru poznámky a vyberte možnost Ohraničení.

Změna segmentů vodicí čáry poznámky

Táhněte segment vodicí čáry poznámky k jeho posunutí a posunutí okolních ohraničujících bodů. Klikněte pravým tlačítkem na vodicí čáru poznámky a vyberte možnost Add Jog Point (Přidat krokový bod) k vytvoření nového segmentu.

Segmenty vodicí čáry poznámky můžete smazat vymazáním krokových bodů, které ohraničují segment.

Změna vlastností vodicí čáry poznámky

1. Klikněte pravým tlačítkem na vodicí čáru poznámky a vyberte možnost Vlastnosti.

2. Upravte hodnoty Styl šipky, Délka a Šířka.

3. Nastavte hodnotu Ohraničení na Ano, pokud chcete zobrazit symbol ohraničení. Chcete-li jej skrýt, vyberte možnost Ne.

Připojení vodicí čára poznámky k virtuální přeponě

1. Vyberte nástroj Note Leader (Vodicí čára poznámky) ze skupiny PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky. na záložce Dokumentování.

2. Stiskněte klávesu Ctrl + klikněte na čáru.

3. Stiskněte klávesu Ctrl + klikněte na sbíhající se čáru.

   Začátek vodicí čáry poznámky je připojen k virtuální přeponě. Koncový bod virtuální přepony můžete také přetáhnout, nakreslit další vodicí čáru k virtuální přeponě, vytvořit virtuální přepony v příčném řezu, u zaoblení a mezi šikmými a rovnými hranami.

Příklady

Virtuální přepona

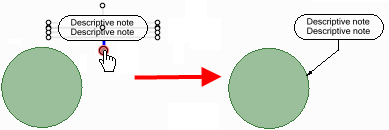

Připojení spodního bodu připojení poznámky k vytvoření vodicí čáry s krokem nebo zlomem.

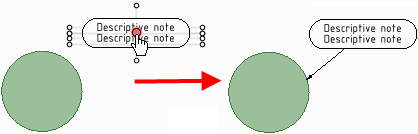

Připojení středového bodu připojení poznámky k vytvoření rovné vodicí čáry.

Použijte středový bod připojení k vytvoření kruhových poznámek nebo bublinových poznámek BOM podle normy JISNormy Japanese Standards Association pro technické výkresy. Můžete si upravit styl vašich anotací tak, aby splňovaly normy JIS. Výchozí normy JIS jsou shodné jako ISO, s výjimkou toho, že normy JIS používají zobrazení z třetího úhlu a normy ISO používají zobrazení z prvního úhlu. Viz ASME, ISO., bez použití kroku nebo zlomu.
