Zobrazení

Můžete změnit klávesové zkratky pro standardní zobrazení a vytvořit si vlastní zobrazení pro uložení nastavení orientace a viditelnosti objektu.

Uživatelem vytvořená zobrazení nebudou při přesouvání automaticky měnit měřítko.

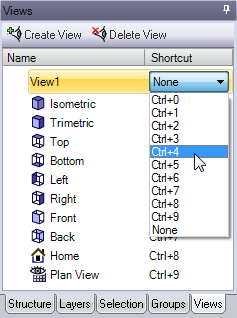

Změna klávesových zkratek zobrazení

1. Vyberte záložku Zobrazení na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

2. Vyberte kombinaci klávesové zkratky v rozbalovacím seznamu Zkratka pro zobrazení, u kterého chcete zkratku změnit.

Přidání vlastního zobrazení

1. Umístěte zobrazení v okně návrhu tak, jak jej chcete uložit.

2. Vyberte záložku Zobrazení na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

3. Klikněte na možnost Create View (Vytvořit zobrazení) v horní části panelu.

4. Vyberte z následujících možností:

   • Název: Zadejte jedinečný název zobrazení. Název se zobrazí ve stromové struktuře>.

   • Zkratka: Vyberte kombinaci kláves z rozbalovacího seznamu.

   • Orientace: Vyberte, zda chcete v zobrazení uložit aktuální orientaci.

   • Viditelnost objektu: Vyberte, zda chcete v zobrazení uložit viditelnost objektu v aktuálním zobrazení. Objekty, které jsou skryté při vytváření zobrazení, budou při použití zobrazení skryté. Viditelnost se vztahuje na všechny typy geometrie, rovin a křivek.

   • Chování viditelnosti u nových objektů: Vyberte chování viditelnosti, které chcete použít u objektů, které vytvoříte po vytvoření zobrazení.

     • Ponechat nezměněné: Nové objekty si ponechají svou viditelnost, když použijete zobrazení.

     • Viditelné: Nové objekty budou viditelné, když použijete zobrazení.

     • Skryté: Nové objekty budou skryté, když použijete zobrazení.

5. Klikněte na OK.

   Vaše vlastní zobrazení se přidá do nabídky nástroje View (Zobrazení).

Použití vlastního zobrazení

Z aktuálního zobrazení můžete přejít na vlastní zobrazení následujícími způsoby:

• Vyberte záložku Zobrazení na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu., klikněte pravým tlačítkem myši na zobrazení a vyberte z kontextové nabídky možnost Apply view (Použít zobrazení).
• Použijte klávesovou zkratku (pokud je přidělena).
• Vyberte zobrazení z nabídky nástroje View (Zobrazení) ve skupině na liště Orientace.

Nahrazení vlastního zobrazení

1. Umístěte zobrazení v okně návrhu tak, jak jej chcete uložit.

2. Vyberte záložku Zobrazení na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

3. Klikněte pravým tlačítkem myši na vlastní zobrazení, které chcete nahradit, a vyberte z kontextové nabídky možnost Replace (Nahradit).

   Vlastní zobrazení se nahradí aktuálním zobrazením.

Přejmenování vlastního zobrazení

1. Vyberte záložku Zobrazení na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

2. Klikněte pravým tlačítkem myši na vlastní zobrazení, které chcete přejmenovat, a vyberte z kontextové nabídky možnost Rename (Přejmenovat).

3. Zadejte nový název zobrazení.

Úprava vlastností vlastního zobrazení

1. Vyberte záložku Zobrazení na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

2. Klikněte pravým tlačítkem myši na vlastní zobrazení, které chcete upravit, a vyberte z kontextové nabídky možnost Properties (Vlastnosti).

3. Upravte vlastností zobrazení.

Smazání vlastního zobrazení



1. Vyberte záložku Zobrazení na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

2. Vyberte zobrazení, které chcete smazat.

3. Klikněte na možnost Delete View (Smazat zobrazení) v horní části panelu.

   Standardní zobrazení nelze smazat.
