Výběr zobrazení

Nástroj View (Zobrazení) použijte k zobrazení trimetrického nebo izometrického zobrazení vašeho návrhu. Můžete také zobrazit čelní zobrazení shora, zepředu, zezadu, zprava nebo zleva. Orientace vašeho návrhu v čelním zobrazení je určena výchozím souřadnicovým systémem programu SpaceClaim.

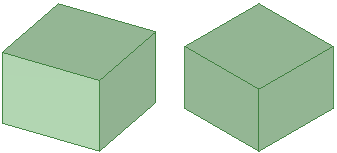

Ve srovnání s izometrickým zobrazením trimetrické zobrazení orientuje váš návrh tak, že přední plocha je mírně nakloněná směrem k vám a je tedy zobrazena menší část horní plochy. Na níže uvedeném obrázku porovnejte obě zobrazení. Izometrické zobrazení3D zobrazení povrchů a hran, orientované na znázornění horních, předních a bočních ploch vašeho návrhu. Úhly mezi projekcí os x, y a z mají všechny shodnou velikost 120°. Viz Trimetrické zobrazení. je nalevo a trimetrické zobrazení napravo.

Výběr zobrazení

Vyberte požadované zobrazení z nabídky nástroje View (Zobrazení) ve skupině na liště Orientace.

Když najedete myší na název zobrazení v seznamu, zobrazí se náhled zobrazení.

Pokud jste zvolili Animovat změny v promítnutí zobrazení v Pokročilých možnostech SpaceClaim, změna se bude v zobrazení animovat.

Zobrazení trimetrického nebo izometrického zobrazení vašeho návrhu

Z nabídky nástroje View (Zobrazení) vyberte Trimetrické nebo Izometrické.

Zobrazení čelního zobrazení vašeho návrhu

Z nabídky nástroje View (Zobrazení) vyberte možnosti Shora, Zespod, Zepředu, Zezadu, Zprava nebo Zleva.
