Polygony

Nástroj Polygon použijte ke kreslení polygonu s 3 až 64 stranami. Můžete změřit umístění osy, délku poloměru, úhel orientace a stanovit počet stran během skicování polygonu.

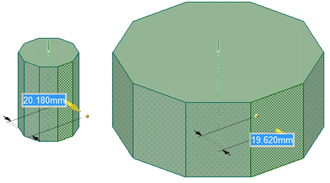

Strany skicovaného polygonu si vzájemně zachovávají vztahy. Když vytáhnete polygon do 3D ploch, vztahy se po výběru tělesa zobrazí se vzorem. Změna jedné plochy nebo hrany ovlivní všechny plochy ve vztahu.

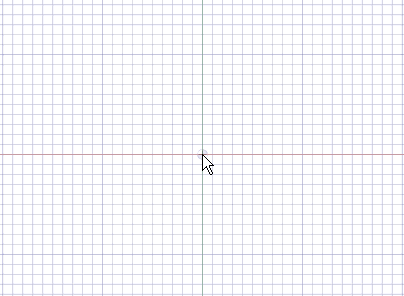

Kreslení polygonu

1. Klikněte na možnost Polygon ve skupině Skica.

2. (Volitelné) Na panelu Možnosti vyberte možnost Použít vnitřní poloměr ke stanovení rozměru polygonu na základě průměru kružnice vepsané do polygonu. Zrušte výběr této možnosti, chcete-li stanovit rozměr polygonu na základě opsané kružnice.

3. Kliknutím nastavíte střed polygonu.

   Ve vztahu k ostatním objektům skici můžete změřit polohu bodů.

4. Tažením myší nakreslíte polygon a změníte jeho orientaci.

   Orientace je úhel polygonu ve vztahu k ose X a Y.

   Můžete stisknout klávesu Tab a zadat číslo ke změně průměru, orientace nebo počtu stran.

5. Kliknutím dokončete polygon.

   Strany polygonu jsou všechny příbuzné a chovají se jako jeden objekt. Při vytažení ve 3D si hrany a plochy polygonálního tělesa tyto vztahy také zachovají.

   Tip Pokud oříznete skicu polygonu nástrojem Trim Away (OdříznoutOdstraní úsek čáry ohraničený průsečíkem s čárou nebo hranou.), můžete táhnout původní strany polygonu nástrojem Select (Vybrat) a polygon tak znovu vytvořit.

Nastavení počtu stran

Když kreslíte polygon, stiskněte klávesu Tab a zadejte počet.

nebo

1. V režimu Skica vyberte polygon nástrojem Select (Vybrat).

2. Klikněte pravým tlačítkem myši na polygon a vyberte možnost Vlastnosti.

3. Zadejte hodnotu pro vlastnost Počet stran.

   Polygony mohou mít minimálně 3 strany a maximálně 64 stran.

Odstranění vztahu polygonu z ploch polygonálního tělesa

Klikněte pravým tlačítkem myši na polygon a vyberte možnost Remove Association (Odstranit asociaci).

Všechny změny, které provedete na ploše polygonu, ovlivní pouze danou plochu.

Možnosti

Na panelu Možnosti jsou k dispozici následující možnosti:

Použít vnitřní poloměr

Tuto možnost vyberte ke stanovení rozměru polygonu na základě průměru kružnice vepsané do polygonu. Zrušte výběr této možnosti, chcete-li stanovit rozměr polygonu na základě opsané kružnice. Obrázek uvedený níže ukazuje modrou kružnici vepsanou do polygonu a oranžovou kružnici opsanou kolem něj.

Následující možnosti jsou k dispozici pro každý skicovací nástroj:

• Kartézské rozměry: Vyberte bod na skice a poté klikněte na tuto možnost k zobrazení kartézských rozměrů tohoto bodu. Kartézské rozměry ukazují vzdálenosti X a Y od bodu, který vyberete. Pokud nemáte vybraný bod, ukáží se vám vzdálenosti X a Y od počátku.

• Polární rozměry: Vyberte bod na skice a poté klikněte na tuto možnost k zobrazení polárních rozměrů tohoto bodu. Polární rozměry ukazují úhel a vzdálenost od bodu, který vyberete. Pokud nemáte vybraný bod, ukáží se vám úhel a vzdálenost od počátku.

• Přichytit k mřížce: Tuto možnost přichycení zapněte nebo vypněte během skicování. Kurzor se přichytí k malému přírůstku rozestupů mřížky během skicování. Výchozí hodnota je 1 mm pro metrické a 0,125 in pro imperiální jednotky. Změna malého přírůstku rozestupů mřížky je popsána v Možnostech jednotek.

• Přichytit k úhlu: Tuto možnost přichycení k úhlu zapněte nebo vypněte během skicování. Kurzor se přichytí k úhlovému přírůstku během skicování. Výchozí hodnota je 15°. Změna úhlového přírůstku pro přichycení je popsána v Možnostech přichycení.

• Vytvořit křivky uspořádání: Skicové křivky jsou vytvořeny jako křivky uspořádání. Pokud přesunete návrh na výkres při zvoleném režimu Skica, musíte znovu vybrat políčko Vytvořit křivky uspořádání ve skupině Možnosti skici na panelu Možnosti, abyste mohli vytvářet křivky uspořádání na výkresu. Viz Křivky uspořádání.

• Možnosti usazení křivek: Pokud rovina skici prochází drátěným objektem, systém usadí křivky přes body faset. Čáry jsou zobrazeny zeleně a oblouky jsou zobrazeny modře. Následující možnosti se vztahují na křivky vytvořené systémem.

  • Usadit křivky - Zrušte výběr této možnosti, pokud nechcete, aby systém usadil křivky přes body.

  • Tolerance - Stanoví, kolik bodů bude nalezeno, což také stanoví, kolik křivek bude vytvořeno. Čím menší tolerance, tím více bodů bude nalezeno a tím více křivek bude vytvořeno.

  • Automatické spojení - Když je možnost zvolena, systém spojí čáry a oblouky a vytvoří křivky. Křivky jsou zobrazeny růžově.

Příklady

Šestihranná koncová matice

Polygon vytažený do tělesa si zachovává vztahy mezi svými stranami. V tomto příkladu se vytažením jedné strany vytáhnou všechny strany polygonu.
