Rotace ploch

Libovolnou plochu nebo povrch můžete otáčet pomocí nástroje Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.). PlochaBoční nebo jiný povrch tělesa. Některé příklady mohou být vnitřní povrch otvoru nebo šest stěn obdélníkového tělesa. Viz Povrch. nebo povrch může ležet na obou stranách osy otáčení.

Rotace plochy

1. Vyberte nástroj Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy.. Ikona nástroje Select (Vybrat) na pravé straně okna Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. by měla být aktivní.

2. Vyberte povrchy, plochy nebo tělesa, která chcete otočit.

3. Stiskněte klávesu Alt + klikněte na přímku, osu nebo hranu pro nastavení osy otáčení.

   Můžete také vybrat ikonu nástroje Revolve (OtočitNávrh: pomocí nástroje Rotate (Otáčet) můžete v rovině na obrazovce otočit návrh o 90 stupňů. Váš návrh můžete otáčet doprava nebo doleva. Objekt: pomocí manipulačního bodu Move (Přesunout) můžete otočit objekt kolem osy.) a potom kliknout pro nastavení osy otáčení. OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání. otáčení se zobrazí modře.

4. Klikněte a táhněte ve směru šipky Vytažení pro otočení vybraného objektu, vyberte ikonu nástroje Up To (Až do) a klikněte na hranu, plochu nebo rovinu nebo vyberte Full Pull (Plné vytažení) z panelu Možnosti nebo mini-nástrojové liště.

   Sousedící plochy se automaticky roztáhnou za účelem definování ohraničení otáčených ploch těles. OtáčeníNástroj používaný pro opakovanou orientaci vašeho návrhu v libovolném směru, který vám umožňuje pohled ze všech úhlů. z rovné povrchové plochy nemá žádné sousední plochy, takže vytvoří nové ohraničení plochy.

   Pro stanovení velikosti otočení zadejte úhel otočení a stiskněte klávesu Enter. Kladný směr je zobrazen ovládacím prvkem Revolve (OtočitNávrh: pomocí nástroje Rotate (Otáčet) můžete v rovině na obrazovce otočit návrh o 90 stupňů. Váš návrh můžete otáčet doprava nebo doleva. Objekt: pomocí manipulačního bodu Move (Přesunout) můžete otočit objekt kolem osy.).

Stiskněte klávesu Alt + klikněte na osu, poté najeďte myší na plochu a táhněte k otočení plochy kolem osy.

Možnosti

V nástroji Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) jsou k dispozici následující možnosti. Jakmile vyberete hranu nebo plochu k vytažení, vyberte tyto možnosti z panelu Možnosti nebo klikněte pravým tlačítkem myši a vyberte je z mini-nástrojové lišty.

Příklady

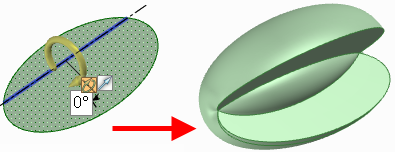

Otočení pomocí řezu, otočení o 180° a plné otočení elipsy kolem asymetrické osy

Otočení povrchu pomocí řezu, když povrch leží na obou stranách osy a je uzavřen v rámci tělesa
