Převod návrhu na plech

Chcete-li v aplikaci SpaceClaim převést stávající návrh na plech, vyberte z pásu karet Import na kartě Sheet metal nástroj Convert. Je možné, že převod budete muset provést, pokud jste naimportovali běžnou geometrii, nebo pokud jste přesunuli díl do jiné komponenty.

Po kliknutí na nástroj pro převod a po výběru těla povrchu návrhu, tělo povrchu automaticky zesílí na úroveň plechového těla o výchozí tloušťce plechu. Toto vylepšení eliminuje potřebu předělávat povrch, který jste nakreslili před převedením návrhu na plech. Po převedení těla, můžete pomocí nástroje Identify vyvolávat tvary, čepové spoje, lemy atd.

Stěny, ohyby, styčné body (pouze vytvořené styčné body o výchozí velikosti, nikoli importované) a tvary, které byly vytvořeny jako plechové, jsou označeny barevně: plochy jsou modré, styčné body jsou fialové, tvary jsou oranžové, částečné ohyby jsou žluté a hrany čelních ploch, které nejsou čtvercové, jsou červené. Identifikace je důležitá, protože umožňuje, aby byl prvek narovnán nebo zploštěn při rozevření dílu.

Praktický příklad spolu s dalšími kroky, které může být nutné provést při převodu dílu, jako je například přidání reliéfů a styčných bodů, najdete v části Ukázka převodu pevného dílu na plechový.

Postup převodu pevného dílu na plechový

1. Ve skupině Import na kartě Sheet Metal klikněte na položku Convert.

   Nástroj Select Bodies je ve výchozím nastavení povolen.

2. Vyberte tělo, které chcete převést.

   Více těl vyberete pomocí klávesy Ctrl a kliknutí.

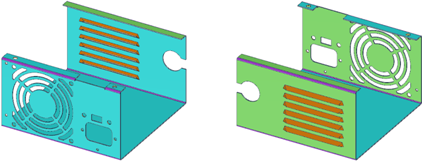

   Stěny, ohyby a styčné body (pouze styčné body o výchozí velikosti, které jste vytvořili jako plechové, nikoli importované) jsou automaticky detekovány a barevně rozlišeny. Zvýrazněny nejsou plochy, které nejsou odděleny výchozí tloušťkou. Hrany zobrazené červeně představují čelní plochy, které nejsou čtvercové, jak je znázorněno na následujícím obrázku.







3. Klikněte na nástroj Assign Objects.

4. Převeďte pevné hrany na styčné body:

   1. Ve skupině Create vyberte na kartě Sheet Metal nástroj Junction.

   2. Vyberte pevné hrany, které chcete převést na stávající typ styčného bodu.

      Kliknutím na hranu zobrazenou červeně vytvoříte styčný bod nebo zarovnáte ostrou plochu do pravého úhlu. Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru., na kterou kliknete za účelem zarovnání plochy, určuje konečnou délku plechové stěny.

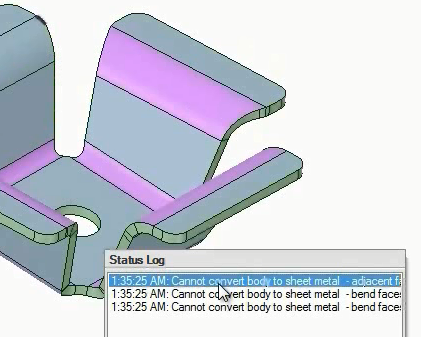

Při převodu na plech jsou plochy, které mají problémy, identifikovány ve stavovém protokolu chybovými zprávami. Kliknutím na jednotlivé zprávy se problém rozbliká červeně. V níže uvedeném příkladu je vybrána zpráva a problém je zvýrazněn v levém horním rohu na obrázku vlevo. Podrobné zobrazeníJedna z voleb zobrazení výkresů. Podrobné zobrazení vytváří zvětšený pohled na příslušnou oblast se zvětšením části pro zobrazení větších detailů. Podrobné zobrazení můžete vytvořit z jednoho z ostatních zobrazení ve výkresu. Viz Všeobecné zobrazení, Projekční zobrazení a Zobrazení příčného řezu. problematické geometrie je uvedeno níže na obrázku vpravo.

Příklad

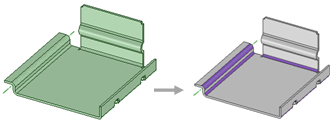

Převod plechového návrhu s automaticky detekovanými ohyby.
