Lemy

V následující tabulce jsou uvedeny dostupné typy lemů.

Lemy můžete vytvořit dvěma základními způsoby.

• Aplikací na vybranou hranu,
• tažením vybrané hrany.

Pokud přesunete stěnu s lemem, lem se přesune spolu s ní.

Klikněte na možnost Hems (lemy) ve skupině Highlight a zvýrazněte všechny lemy na plechovém návrhu.

Postup vytvoření lemu pomocí nástroje Hem

1. Vyberte hranu.
   • Lemy můžete vytvořit pouze na rovných hranách, jejichž tloušťka je rovná a čtvercová.
   • Lemy nemůžete vytvořit na hranách, které nemají dostatečnou tloušťku, jako například hrany vytvořené se zkosením.

2. Z rozevíracího seznamu nástroje Hem vyberte typ lemu.

3. Vytvoří se lem.

   • Jednoduché lemy jsou odsazeny jednou tloušťkou stěny.

Postup vytvoření lemu pomocí nástroje Pull

1. Pomocí rozevírací nabídky nástroje Hem nastavte výchozí typ lemu.

2. Klikněte na nástroj Pull.

3. Vyberte hranu.
4. Zvolte včleněnou šipku nástroje Pull (nikoli šipku v 90 stupních od plochy).
5. Na malém panelu nástrojů vyberte nástroj Joggle (čepový spoj) nebo Hem (lem).
6. Tažením zpět přes plochu vytvořte lem.

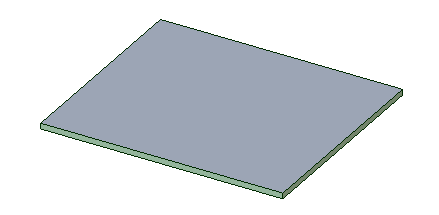

Postup vytvoření lemu s částečnou hranou

1. Pomocí rozevírací nabídky nástroje Hem nastavte výchozí typ lemu.
2. Klikněte na nástroj Pull.
3. Vyberte hranu.
4. Tažením úchytů na konci hrany (žluté kuličky) změňte délku lemu
5. Zvolte včleněnou šipku nástroje Pull (nikoli šipku v 90 stupních od plochy).
6. Na malém panelu nástrojů vyberte nástroj Joggle (čepový spoj) nebo Hem (lem).
7. Tažením zpět přes plochu vytvořte lem.

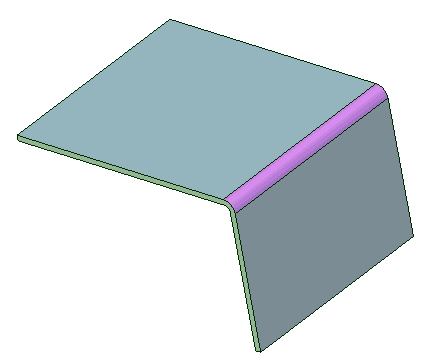

Postup vytvoření lemu s více hranami

1. Pomocí rozevírací nabídky nástroje Hem nastavte výchozí typ lemu.
2. Klikněte na nástroj Pull.
3. Dvakrát klikněte na hranu a vyberte celý řetězec hran.
4. Zvolte včleněnou šipku nástroje Pull (nikoli šipku v 90 stupních od plochy).
5. Na malém panelu nástrojů vyberte nástroj Joggle (čepový spoj) nebo Hem (lem).
6. Tažením zpět přes plochu vytvořte lem.

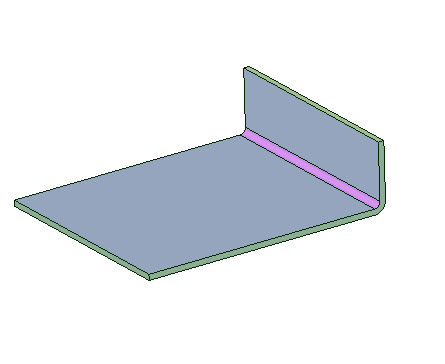

Postup vytvoření lemu pomocí nástroje Move

1. Klikněte na nástroj Move.

2. Vyberte vnitřní stěnu ohybu.

   V případě potřeby otáčením kolečka myši vyberte plochu, která se skrývá pod jinou plochou.

3. Otočte stěnu zpět k její sousední ploše, jak je znázorněno níže.

   Automaticky se vytvoří mezera o velikosti 0,0001 mm.

Postup úpravy lemu

1. Vyberte jeden nebo více lemů.
2. Vyberte některou z možností nástroje Hem.

   Typ lemu si můžete vybrat také z malého panelu nástrojů nebo upravit parametr Hem Type v části Sheet Metal na panelu Properties: V závislosti na vybraném typu lemu můžete upravit hodnoty Length (délka), Height (výška), Gap (mezera) a Diameter (průměr).

   Se zapnutým nástrojem pro lem můžete na panelu Properties v části Sheet Metal měnit také následující parametry lemu: Inner Radius (vnitřní poloměr), Bend Steps (kroky ohybu), Bend Allowance/BA (tolerance ohybu) a Bend Deduction/BD (odvození ohybu). Pokud změníte parametr lemu BA, automaticky se aktualizuje také parametr BD, a to v závislosti na dalších parametrech lemu, jako je Inner Radius (vnitřní poloměr), Height (výška) nebo Angle (úhel).

   Se zapnutým nástrojem pro lem můžete na panelu Properties v části Sheet Metal měnit také následující parametry lemu: Inner Radius (vnitřní poloměr), Bend Steps (kroky ohybu), Bend Allowance/BA (tolerance ohybu) a Bend Deduction/BD (odvození ohybu). Pokud změníte parametr lemu BA, automaticky se aktualizuje také parametr BD, a to v závislosti na dalších parametrech lemu, jako je Inner Radius (vnitřní poloměr), Height (výška) nebo Angle (úhel).

Postup odstranění lemu

Postup odstranění objektu lemu se zachováním geometrie

1. Vyberte lem.

2. Z malého panelu nástrojů, případně ze skupiny Modify, vyberte na kartě Sheet Metal v nástroji Hem položku  None.

   ObjektJakýkoliv prvek rozpoznatelný nástroji. 3D objekty zahrnují vrcholy, hrany, plochy, povrchy, tělesa, náčrty, roviny, osy a počátky. 2D objekty zahrnují body a čáry. lemu se odstraní. Zvýrazněním lemů se již nezvýrazní objekt. Geometrie zůstane zachována a je možné s ní nyní manipulovat.

   Chcete-li odstranit lem, můžete také ve skupině Edit na kartě Design vybrat položku Fill, nebo kliknout pravým tlačítkem myši a z kontextové nabídky vybrat položku Delete.
