Nástroj
Junction slouží k nastavení výchozího typu styčného bodu a ke změně typu stávajícího styčného bodu. Změnu typu lze provést v případě styčných bodů s reliéfy nebo bez nich.
Ikona nástroje Junction se změní podle vybraného typu styčného bodu. Tento výběr zůstane zachován, dokud nezavřete aplikaci SpaceClaim. Typ styčného bodu najdete také v části Sheet Metal na panelu Properties, jakmile styčný bod vyberete.
Klikněte na možnost Junctions ve skupině Highlight, chcete-li zvýraznit všechny styčné body na plechovém návrhu.
Ve skupině Create vyberte na kartě Sheet Metal některou z možností nástroje Junction.
|
Bend (Ohyb) |
Tradiční kruhový ohyb mezi dvěma plechovými stěnami. |
|
|
Full Overlap (Plné překrytí) |
Jedna stěna překrývá druhou. |
|
|
Partial Overlap (Částečné překrytí) |
Jedna stěna překrývá druhou v polovině. |
|
|
No Overlap (Bez překrytí) |
Stěny se sbíhají, ale nepřekrývají. |
|
|
Sharp (Ostrý) |
Odstraňuje trhliny a ohyby z geometrie a vrací ji do vydlabání, kde nejsou vnitřní ani vnější poloměry. (Můžete také otočit 180° „lem“ pro vytvoření 90° spojnice.) |
|
|
Flange (Spojnice) |
Jedna strana styčného bodu je ohnutá a druhá je rovná. Použijte nástroj Reverse pro změnu ohnutých a rovných stran. |
|
|
None (Žádný) |
Spojení již nebude rozpoznáno aplikací SpaceClaim. |
Typ vybraného styčného bodu se uloží jako výchozí pro relaci, takže všechny styčné body vytvořené nástrojem Pull budou tohoto typu.
Vyberte hranu nebo plochu styčného bodu.
Více styčných bodů vyberete pomocí klávesy Ctrl a kliknutí.
Vyberte některou z možností nástroje Junction.

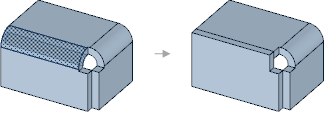

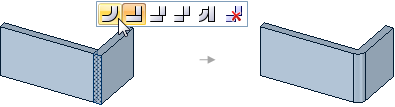

Možnost můžete vybrat také z malého panelu nástrojů nebo upravit parametr Junction Type v části Sheet Metal na panelu Properties:
