Vyhledání krátkých hran

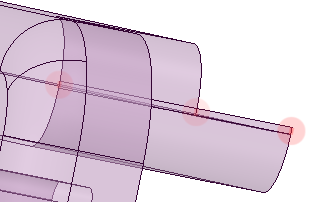

Nástroj Short Edges slouží k vyhledání všech hran menších než zadaná délka. Pokud je potřeba návrh pro spuštění simulací zasíťovat, budou mít krátké hrany vliv na kvalitu sítě.

Nástroje

Následující nástroje vás provedou procesem:

	Nástroj Select Problem je ve výchozím nastavení aktivní. Tento nástroj vám umožní vybrat a opravit problémové oblasti, které jsou automaticky nalezeny.
	Pomocí nástroje Exclude Problem můžete vyloučit oblasti, které nechcete vybrat a opravit.
	Nástroj Complete slouží k řešení všech zbývajících problémových oblastí, nebo těch, které jsou aktuálně vybrány.

Postup vyhledání krátkých hran

1. Klikněte ve skupině Remove na kartě Prepare na nástroj Short Edges.

2. Nastavte možnost Maximum length (maximální délka) nebo ponechte výchozí hodnotu.

3. Zvýrazní se hrany v rámci tolerance maximální délky.

4. Klikněte na problémové oblasti a opravte je, nebo klikněte na nástroj Complete.
