Změna velikosti nákresů pomocí nástroje Pull

Velikost křivek nákresu můžete měnit pomocí nástroje Scale, případně nástroje Pull.

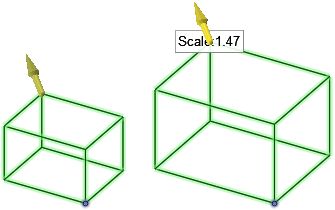

Nástroj Scale použijte, pokud chcete změnit velikost křivek nákresu, které leží v rovině. Nástroj Pull použijte, pokud chcete změnit velikost křivek, které leží v několika rovinách, jako v příkladu níže.

Postup změny velikosti křivek nákresu pomocí nástroje Pull

1. Ve skupině Edit na kartě Design klikněte na položku Pull.

2. Vyberte křivky.

3. Klikněte na nástroj Scale.

4. Vyberte kotevní bod.

5. Pokud je položka Blend zvýrazněna oranžovou barvou, vypněte ji kliknutím na tuto možnost v panelu Options.

   Změna velikosti nebude fungovat, pokud je povolena možnost Blend.

6. Táhněte ve směru žluté vodicí šipky.
