Styly pro mřížku nákresu

V každém okně návrhu můžete nastavit, zda je zobrazena mřížka nákresu, a jak se má zobrazovat geometrie nad nebo pod mřížkou. Je možné, že budete chtít použít jeden styl při zkoumání komponenty, a jiný při vytváření nové geometrie v rámci komponenty. Mřížku nákresu můžete dále přizpůsobit skrytím čar řezů a ploch použitím možností aplikace SpaceClaim.

Postup zobrazení nebo skrytí mřížky nákresu

Ve skupině pásu karet Grid na kartě Display zaškrtněte políčko Show Sketch Grid pro zobrazení mřížky nákresu. MřížkaViz skicová mřížka nákresu se zobrazí ve všech nástrojích pro kreslení. Zobrazení mřížky nákresu umožňuje přichytit čáry mřížky a poskytuje vizuální nápovědu k orientaci nákresu v rámci návrhu.

Postup určení způsobu zobrazení geometrie nad nebo pod mřížkou

• Zaškrtněte políčko Fade Scene Under Grid pro nastavení průhlednější geometrie podle mřížkou nákresu.

  Křivky nákresu mimo aktuální rovinu se zobrazí vybledle, zatímco dispoziční křivky zůstanou nedotčeny.

• Zaškrtněte políčko Clip Scene Above Grid pro skrytí geometrie nad mřížkou nákresu.

Postup ořezu návrhu s rovinou

Pravým tlačítkem myši klikněte na rovinu a vyberte položku Clip with Plane. Chcete-li obnovit zobrazení vašeho návrhu, klikněte pravým tlačítkem na rovinu a znovu vyberte položku Clip with Plane.

Roviny, osy a anotace se neořezávají.

Příklady

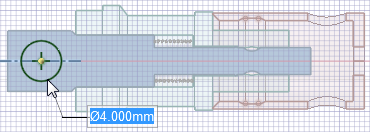

Zeslabení scény pod mřížkou usnadňuje zobrazení při kreslení v režimu řezu.

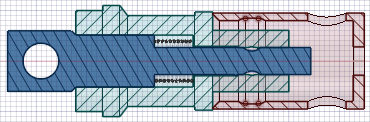

Zkoumání řezu se scénou ořezanou nad mřížkou.
