Vytvoření hladké křivky

Nástroj Spline slouží ke kreslení hladkých křivek ve 2D nebo mezi body na objektech ve 3D. Hladká křivka je souvisle zakřivená čára bez ostrých hranic (tzn. bez vrcholů). Po přetažení nákresu do 3D pomocí nástroje Pull se z hladkých křivek stanou hrany. Vinutí podél hladké křivky ve 3D umožňuje vytvářet hladké křivkové tvary.

Abyste mohli kreslit, musí být mřížka nákresu viditelná v pracovním prostoru.

Postup nakreslení hladkých křivek v rovině nákresu

1. Ve skupině Sketch klikněte na nástroj Spline .

2. Pokud rovina nákresu není aktivní, klikněte v okně návrhu na objekt nebo objekty a vytvořte rovinu nákresu.

3. Kliknutím nastavte první bod hladké křivky.

   Podržte klávesu Alt a kliknutím nastavte bod, pokud chcete, aby byla tečná s přilehlým nákresem nebo hranou. Při zvýrazňování vrcholu (což je vlastně koncový bod jedné z protínajících se hran, která má v danou chvíli vliv) vyberte otáčením kolečka další přilehlé hrany, kterými chcete nastavit směr tečného vektoru, jak bylo zobrazeno v náhledu zeleným tečným symbolem.

4. Kliknutím nastavte další body hladké křivky.

   Můžete nastavit rozměry bodů hladké křivky zadáním koordinační vzdálenosti od výchozího bodu k jednotlivým bodům, nebo nastavit rozměr pro každý bod vzhledem k dalšímu objektu nákresu.

5. Ukončení hladké křivky:

   • Dvojitým kliknutím nastavte koncový bod hladké křivky.

   • Podržte klávesu Alt a kliknutím vytvořte tečnu koncového bodu s přilehlým nákresem nebo hranou.

   • Klikněte pravým tlačítkem myši a vyberte položku Finish Spline.

   • Stiskněte klávesu Esc.

   • Připojte koncový bod k výchozímu bodu.

   • Klikněte na jakýkoli jiný nástroj (kromě nástrojů Clipboard a Orient).

Postup nakreslení souvislé hladké křivky

1. Ve skupině Sketch klikněte na nástroj Spline .

2. V části Spline na panelu možností nástroje Sketch vyberte položku Draw continuous spline.

3. Klikněte a tažením nakreslete hladkou křivku.

4. Pro dokončení kreslení tlačítko uvolněte.

Postup kreslení hladké křivky mezi body ve 3D

1. Ve skupině Sketch klikněte na nástroj Spline .

2. Přepněte se do 3D režimu:

   • Pokud rovina nákresu není aktivní, stiskněte klávesu Esc.
   • Pokud je rovina nákresu aktivní, klikněte ve skupině Mode na položku 3D Mode nebo stiskněte tlačítko D.

3. Kliknutím nastavte první bod hladké křivky.

   Může se jednat o libovolný bod na objektu v návrhu.

   Podržte klávesu Alt a kliknutím nastavte bod, pokud chcete, aby byla tečná s přilehlým nákresem nebo hranou. Při zvýrazňování vrcholu (což je vlastně koncový bod jedné z protínajících se hran, která má v danou chvíli vliv) vyberte otáčením kolečka další přilehlé hrany, kterými chcete nastavit směr tečného vektoru, jak bylo zobrazeno v náhledu zeleným tečným symbolem.

4. Pokračujte ve výběru bodů a nakreslete body hladké křivky.

5. Ukončení hladké křivky:

   • Dvojitým kliknutím nastavte koncový bod čáry.

   • Podržte klávesu Alt a kliknutím vytvořte tečnu koncového bodu s přilehlým nákresem nebo hranou.

   • Klikněte pravým tlačítkem myši a vyberte položku Finish Line.

   • Stiskněte klávesu Esc.

   • Připojte koncový bod k výchozímu bodu.

   • Klikněte na jakýkoli nástroj (kromě nástrojů Clipboard a Orient).

Postup vytvoření uzavřené hladké křivky

Uzavřenou hladkou křivku můžete vytvořit následujícími způsoby:

• Při kreslení zakončete hladkou křivku na jejím výchozím bodě.

• Při úpravě hladké křivky potáhněte jeden koncový bod na horní část druhého bodu.

Jakmile vytvoříte uzavřenou hladkou křivku, nelze ji upravit na otevřenou hladkou křivku.

Možnosti

Pro každý nástroj nákresu jsou k dispozici následující možnosti:

• Cartesian dimensions: Vyberte bod v nákresu a klikněte na tuto možnost, chcete-li zobrazit kartézské rozměry od daného bodu. Kartézské rozměry zobrazují vzdálenosti X a Y od bodu, který vyberete. Pokud nemáte vybrán bod, zobrazí vzdálenosti X a Y od počátku.

• Polar dimensions: Vyberte bod v nákresu a klikněte na tuto možnost, chcete-li zobrazit polární rozměry od daného bodu. Polární rozměry zobrazují úhel X a Y od bodu, který vyberete. Pokud nemáte vybrán bod, zobrazí úhel X a Y od počátku.

• Snap to grid: Vyberte tuto možnost, chcete-li zapnout nebo vypnout možnost přichycení při kreslení. Kurzor se při kreslení přichytí k menšímu přírůstku rozteče mřížky. Výchozí hodnoty jsou 1 mm pro metrické a 0,125 palců pro imperiální jednotky. Chcete-li změnit menší rozteč mřížky, přejděte do části Units options.

• Snap to angle: Vyberte tuto možnost, chcete-li zapnout nebo vypnout možnost přichycení úhlu při kreslení. Kurzor se při kreslení přichytí k přírůstku úhlového přichycení. Výchozí hodnota je 15 stupňů. Chcete-li změnit úhlový přírůstek používaný pro přichycení, přejděte do části Snap options.

• Create layout curves: Křivky nákresu jsou vytvářeny jako dispoziční křivky. Pokud přesunete návrh na výkresový list, musíte při zapnutém režimu Sketch znovu zaškrtnout ve skupině Sketch Options na panelu Options políčko Create layout curves, chcete-li na výkresovém listu vytvořit dispoziční křivky. Viz část Dispoziční křivky.

• Curve Fitter Options: Pokud rovina nákresu prochází síťovaným objektem, systém upevní křivky skrze fasetové body. Čáry jsou zobrazeny zeleně a oblouky jsou zobrazeny modře. Následující možnosti se týkají křivek generovaných systémem.

  • Fit curves – odškrtněte tuto možnost, pokud nechcete, aby systém upevňoval křivky skrze body.

  • Tolerance – určuje, kolik bodů bude nalezeno, což také určuje, kolik křivek bude vytvořeno. Čím menší tolerance, tím více bodů bude nalezeno a křivek generováno.

  • Auto-merge – při zaškrtnutí systém sloučí čáry a oblouky pro vytvoření hladkých křivek. Hladké křivky se zobrazí růžově.

Příklady

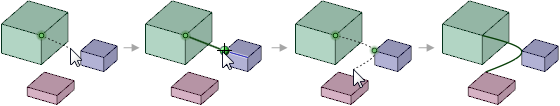

Kreslení hladké křivky mezi body ve 3D
