Rozdělení těl a povrchů

Nástroj Combine slouží k rozdělování těl a povrchů.

Postup rozdělování těl a povrchů

1. Ve skupině pásu karet Intersect klikněte na nástroj Combine nebo stiskněte klávesu I.

2. Vyberte tělo nebo povrch, který chcete řezat.

   Aktivuje se nástroj Select Cutter.

3. (Volitelné) Chování řezu můžete upravit výběrem možností.

4. Klikněte na plochu, kterou chcete použít pro řezání těla.

   V závislosti na možnosti, kterou jste zvolili, bude řezná plocha zachována nebo odstraněna. Zkontrolujte informace na panelu Structure pro zobrazení těl nebo povrchů vytvořených řezem.

   Přejděte myší nad cílové tělo a zobrazte oblasti vytvořené řezem.

5. Klikněte na oblasti, které chcete odstranit.

   Po dokončení výběru oblastí, které chcete odstranit, klikněte na nástroj Select Target pro zkombinování dalších, nebo vyberte jiný nástroj.

Chcete-li rozdělit tělo pomocí plochy těla, vyberte nástroj Split Body. Chcete-li vytvořit hranu na ploše, vyberte nástroj Split Face.

Postup rozdělení cílového objektu pomocí objektu pro řezání a objektu pro řezání pomocí cílového objektu

1. Ve skupině pásu karet Intersect vyberte nástroj Combine.

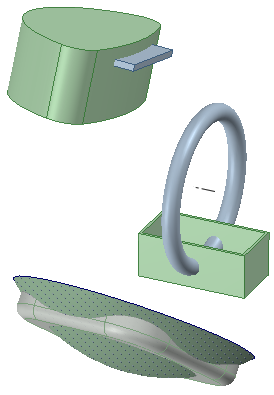

2. Vyberte možnost Make all regions.

3. Klikněte na objekty, které chcete řezat.

   Cílový objekt a řezný nástroj musí být stejného typu, musí se jednat buď o těla, nebo povrchy.

4. Přejděte myší nad povrch pro zobrazení oblastí vytvořených řezem.

   Protože tato možnost může vytvořit velký počet oblastí, doporučujeme ji použít společně s možností Merge When Done pro rychlé spojení všech zbývajících oblastí, jakmile kliknete na jiný nástroj, nebo stisknout klávesu Esc pro dokončení pomocí nástroje Combine.

5. Klikněte na oblast, kterou chcete odstranit.

Příklad

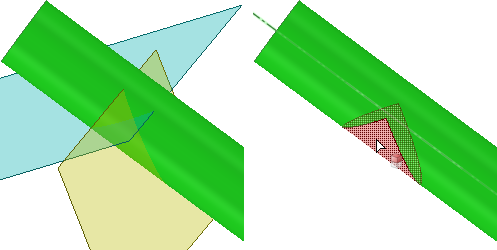

Použití dvou povrchů jako řezných nástrojů, pokud plochy nelze sloučit mimo oblast, kde protínají cíl. Tyto dva povrchy jsou sloučeny za účelem vytvoření řezu v cílovém objektu.
