Nyní můžete v návrhu vytvořit první sadu bodových svarů.

Před pokračováním byste si měli přečíst část Vytváření svarových bodů, abyste se seznámili s nástrojem Spot Weld.

Nástroje pro bodové svary jsou tyto čtyři:

Nástroj Select Base Faces slouží k výběru plochy nebo ploch, na kterých budou vytvořeny svarové body. Měli byste vybrat jednu plochu nebo řetězec tečných ploch.

Nástroj Select Guiding Edges slouží k vytvoření hrany, podél které budou vytvořeny svarové body.

Nástroj Select Mating Faces slouží ke změně spojovací plochy z plochy, která je automaticky detekována. Můžete si vybrat více než jednu plochu. Kliknutím na spojovací plochu odstraníte všechny dříve zvolené plochy a podržením klávesy Ctrl plochu přidáte.

Nástroj Complete slouží k dokončení vytváření bodového svaru.

Vytváření bodových svarů

  1. Ve skupině Define na kartě Prepare klikněte na nástroj Spot Weld.

  2. Vyberte základní plochu. Jedná se o plochu nebo plochy, na kterých budou vytvořeny svarové body. Měli byste vybrat jednu plochu nebo řetězec tečných ploch.

    1. Nástroj Select base face by měl být aktivní.

    2. Přesuňte kurzor myši na červenou plochou znázorněnou zde:





    3. Posouváním kolečka myši dopředu vyberte spodní plochu:





      PoznámkaClosed: Pokud se změní možnosti navigace v nabídce File, pak budete muset při posouvání kolečka držet klávesu Ctrl.

      Jedná se o plochu nebo plochy, na kterých budou vytvořeny svarové body. Měli byste vybrat jednu plochu nebo řetězec tečných ploch.

  3. Vyberte vodící hranu. Jedná se o hranu, podél které budou vytvořeny svarové body. Nástroj vyhledá spojovací plochy.

    1. Nástroj Select guiding edges by měl být aktivní.

    2. Vyberte přední hranu základní plochy:

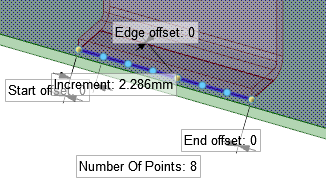

      Bodové svary budou umístěny podél této hrany:
