Můžete si vybrat jinou základní plochu a současně vytvořit jiný bodový svar na této ploše.

Přidání další plochy

1. Klikněte na nástroj Select base faces.

2. Vyberte spodní plochu červeného dílu poblíž zadní části návrhu:







3. Klikněte na nástroj Select guiding edges.

4. Vyberte vzdálenější hranu základní plochy:







   Do druhé základní plochy se pomocí stejných možností jako v případě první základní plochy přidá identický vzor svarových bodů.

Dokončení vytvoření bodového svaru

1. Klikněte na nástroj Complete pro dokončení bodového svaru.

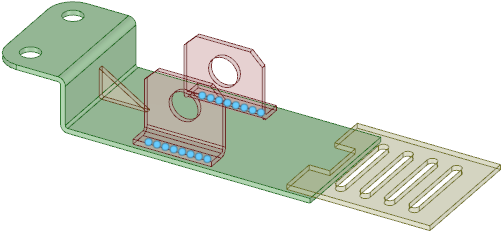

   Bodové svary se v okně návrhu zobrazí jako světle modré tečky:





   Spoj bodového svaru se přidá také do stromové struktury:
