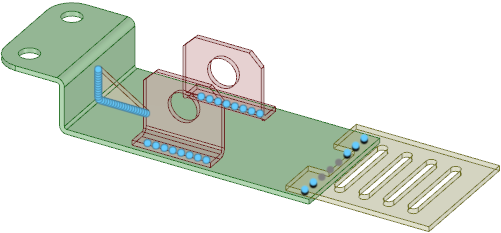

Váš návrh je připraven k odeslání do aplikace ANSYS pro analýzu. Měl by vypadat nějak takto:

Existují určitá omezení týkající se odeslání bodových svarů do aplikace ANSYS Workbench:

• Pro simulaci lze použít pouze body se spoji.
• Svarové body můžete umístit mezi díly s více těly, pokud obě těla patří do různých dílů. Bodové svary definované mezi těly ve stejném dílu se nepřevádějí do simulace.
• Švové svary můžete odhadnout umístěním svarových bodů na vodicí hranu s nulovým odsazením, pokud na obou stranách základní plochy se nenachází žádná spojovací plocha.

Spusťte aplikaci ANSYS Workbench a odešlete svůj návrh.

1. Na kartě ANSYS klikněte na položku ANSYS Workbench.

   Otevře se aplikace ANSYS a váš návrh se načte.

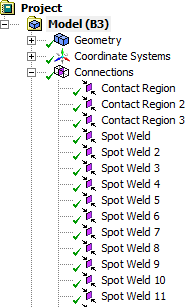

2. Pokud rozbalíte stromovou strukturu v aplikaci ANSYS, uvidíte bodové svary v uzlu Connections takto:







3. Vraťte se do aplikace SpaceClaim a změňte jeden spoj bodového svaru.

4. V aplikaci ANSYS Workbench klikněte pravým tlačítkem na uzel Geometry a vyberte položky.

   Váš návrh by nyní měl být aktuální v aplikaci SpaceClaim i ANSYS.
