Spojování přilehlých ploch

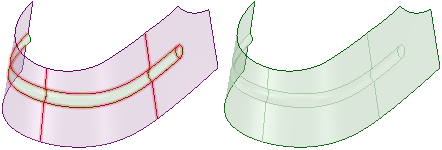

Nástroj Stitch kombinuje plochy povrchových dílů, které se dotýkají svými hranami. Jakmile sloučené plochy vytvoří uzavřenou plochu, dojde automaticky k vytvoření pevného dílu. Tento nástroj můžete použít k opravě více povrchových dílů, které se nacházejí v oddělených komponentách. Předtím, než nástroj Stitch sloučí povrchy do jednoho těla, jsou detekovány a odstraněny totožné plochy.

Postup spojení ploch

1. (Volitelné) Vyberte jeden nebo více povrchových dílů nebo komponent.

   Výběrem objektů před spuštěním nástroje omezíte výsledky nástroje pro tyto objekty.

   Pokud vyberete komponentu, budou sloučeny všechny povrchové díly v komponentě, které mají dotýkající se plochy.

2. Ve skupině Solidify na kartě Repair klikněte na položku Stitch.

   Zvýrazní se hrany ploch, které mohou být sloučeny.

3. (Volitelné) Na panelu Options změňte maximální vzdálenost v části Maximum distance, chcete-li nastavit vzdálenost mezi díly, které jsou automaticky detekovány.

4. Zaškrtněte políčko Check for coincidence pro vyhledání všech hran nebo rovin, které se sbíhají navzájem.

5. Klikněte na zvýrazněné plochy, které chcete sloučit.

   Plochy se sloučí, jakmile na ně kliknete.

6. (Volitelné) Pomocí nástroje Select Geometry vyberte povrchy, které nebyly automaticky detekovány.

7. Klikněte na nástroj Complete pro sloučení všech zvýrazněných ploch.

Nástroje

Následující nástroje vás provedou procesem:

	Nástroj Select Problem je ve výchozím nastavení aktivní. Tento nástroj vám umožní vybrat a opravit problémové oblasti, které jsou automaticky nalezeny.
	Nástroj Select Geometry umožňuje vybrat plochy, které nebyly automaticky nalezeny. Chcete-li v oblasti návrhu vybrat více objektů, podržte při výběru klávesu Ctrl nebo použijte pro výběr rámeček.
	Pomocí nástroje Exclude Problem můžete vyloučit oblasti, které nechcete vybrat a opravit.
	Nástroj Complete slouží ke sloučení zvýrazněných ploch.

Možnosti

K dispozici jsou následující možnosti:
