Stromová struktura

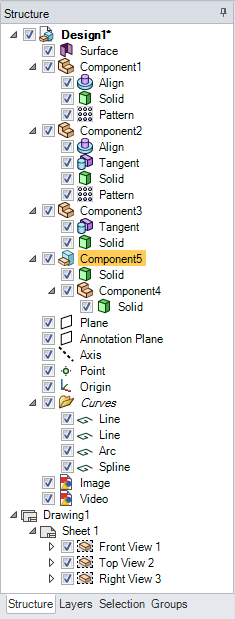

PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Structure obsahuje stromovou strukturu, která zobrazuje všechny objekty v návrhu. Objekty jsou zobrazeny v pořadí, ve kterém byly vytvořeny, nebo v pořadí, v jakém byly importovány. Níže uvedený obrázek znázorňuje všechny typy objektů, které mohou být zobrazeny ve stromové struktuře.

Stromovou strukturu můžete použít k vyhledání objektů, výběru objektů, nastavení viditelnosti objektů, rozbalení nebo sbalení uzlů stromu, přejmenování objektů, vytváření, upravování, přesouvání, nahrazování a odstraňování objektů, jakož i k práci s komponentami.

Chcete-li objekt skrýt v okně návrhu, zrušte zaškrtnutí políčka vedle objektu.

Některé objekty, jako například křivky nákresu a 3D křivky, se ve stromové struktuře automaticky umístí do skupin křivek. Přejmenovat můžete křivky, avšak nikoli skupiny křivek. Můžete přesunout skupinu křivek, ale nemůžete přesunout křivku ze skupiny. Odstraněním skupiny dojde k odstranění všech křivek ve skupině. Můžete nastavit viditelnost skupiny křivek nebo individuální křivky ve skupině, a to i v případě, že se skupina křivek nachází v závislé kopii komponenty.

Postup vyhledání objektů

Chcete-li v okně návrhu vyhledat objekt, přejděte myší nad objekt ve stromové struktuře, čímž ji zvýrazníte v okně návrhu. Pokud přejdete nad skrytý objekt, zobrazíte jej dočasně v okně návrhu.

Postup vyhledání objektu ve stromové struktuře:

• Najeďte myší nad objekt v okně návrhu a zvýrazněte jej ve stromové struktuře. (Pokud není rozbalen, je zvýrazněna jeho komponenta.)

• Klikněte pravým tlačítkem myši na objekt v okně návrhu a vyberte možnost Locate in Structure Tree pro zvýraznění objektu ve stromové struktuře.

• Stiskněte kombinaci kláves Ctrl + F a otevřete dialogové okno Find.

Pokud je ve stromové struktuře zvolena položka Pattern (vzor), dojde k aktualizaci seznamu a zobrazí se počet vzorů obsažených v návrhu.

Postup přesouvání objektů

Přetáhněte objekt nebo komponentu, chcete-li změnit její umístění ve stromové struktuře.

Klikněte pravým tlačítkem myši na objekt a vyberte položku Move to New Component, chcete-li vytvořit komponentu v rámci aktivní komponenty a přesunout do ní objekt. Pokud má objekt vlastní název, bude mít nová komponenta stejný název.

Použijte klávesu Ctrl a klikněte na více objektů a pravým tlačítkem myši klikněte a vyberte položku Move Each to New Components, chcete-li vytvořit novou komponentu pro každý objekt v rámci aktivní komponenty a přesunout objekty do těchto komponent. Pokud má objekt vlastní název, bude mít nová komponenta stejný název.

Zobrazení komponenty můžete přesunout z jednoho výkresového listu do jiného přetažením zobrazení na panelu Structure.

Anotační rovinu nemůžete po přidání rozměrů přesunout do dílčí komponenty, protože by se ztratily reference. Při přesunu pevného dílu do jiné komponenty zůstanou vztahy odsazení , zrcadla a vydlabání s tímto dílem, pokud vztah nespojuje při přesunu dvě komponenty.

Postup nastavení viditelnosti objektů pomocí stromové struktury

• Zaškrtněte políčko vedle objektu ve stromové struktuře, chcete-li nastavit viditelnost objektu do vrstvy viditelnosti.

• Zrušte zaškrtnutí políčka vedle objektu, chcete-li jej skrýt v okně návrhu a zobrazit jeho ikonu šedou barvou ve stromové struktuře, jako v případě „Component2“ na obrázku výše. V okně návrhu nemůžete pracovat se skrytými objekty.

• Klikněte pravým tlačítkem myši na objekt ve stromové struktuře a vyberte položku Always Visible.

Postup rozbalení nebo sbalení komponent

ObjektJakýkoliv prvek rozpoznatelný nástroji. 3D objekty zahrnují vrcholy, hrany, plochy, povrchy, tělesa, náčrty, roviny, osy a počátky. 2D objekty zahrnují body a čáry. nejvyšší úrovně zobrazený ve stromové struktuře (na obrázku výše nazvaný jako Design1) je komponenta.

Postup rozbalení komponenty:

• Klikněte na položku nebo stiskněte klávesu „+“ na numerické klávesnici a rozbalte komponentu. Můžete také kliknout pravým tlačítkem myši na komponentu a vybrat položku Expand.

• Klikněte pravým tlačítkem na jakoukoli komponentu (včetně komponenty nejvyšší úrovně) a vyberte položku Expand All nebo stiskněte klávesu „*“ na numerické klávesnici a rozbalte komponentu a všechny její dílčí komponenty.

• Chcete-li zobrazit skryté objekty ve skupině Curves, klikněte na položku More curves. Tato položka je viditelná, pouze pokud skupina obsahuje mnoho křivek.

Chcete-li sbalit komponentu, klikněte na tlačítko nebo stiskněte klávesu „-“ na numerické klávesnici.

Postup přejmenování objektů

Klikněte pravým tlačítkem myši na objekt ve stromové struktuře a vyberte možnost Rename nebo stiskněte klávesu F2 a přejmenujte vybraný objekt. Můžete také kliknout na objekt, chvíli počkat, kliknout na tlačítko znovu a poté ho přejmenovat.

Komponenta nejvyšší úrovně je automaticky pojmenována po prvním uložení návrhu, ale můžete ji přejmenovat.

Postup převodu pevného dílu na povrchy

1. Pravým tlačítkem klikněte na pevný díl ve stromové struktuře.

2. Vyberte položku Detach all.

   Všechny plochy na pevném dílu se od sebe oddělí a stanou se povrchy.

Postup zamknutí a odemknutí objektů

Uzamčením pevného dílu nebo povrchu zabráníte jakýmkoli změnám v nich.

Chcete-li objekt uzamknout, klikněte pravým tlačítkem myši na objekt a z kontextové nabídky vyberte položku Lock. Pokud jste klikli pravým tlačítkem myši na komponentu, dojde k zamčení všech objektů v komponentě, které lze zamknout.

Pro odemčení objektu zvolte znovu položku Lock.
