Nástroj Style painter

Pomocí nástroje Style Painter můžete přenést vlastnosti zobrazení z jednoho objektu na jiný. Nástroj aplikuje inteligentně barvu a průhlednost z jednoho typu objektu na jiný.

Jako cíl pro nástroj Style Painter si můžete ve stromové struktuře vybrat komponentu. Barva a průhlednost se aplikují na všechny pevné díly v komponentě. Jako zdrojový objekt nemůžete vybrat komponentu, a změní se jen pevné díly v cílové komponentě.

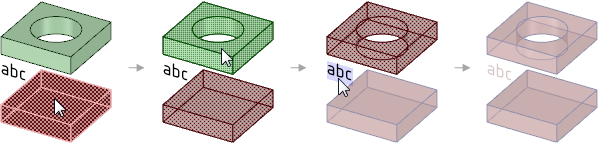

V níže uvedeném příkladu je červená část poloprůhledná a má modré hrany. Styl z červeného bloku byl přenesen na zelený blok a poznámku. Barva, průhlednost a barva hrany červeného bloku byly zkopírovány do zeleného bloku. Do poznámky byla zkopírována pouze barva červeného bloku, protože poznámka nemá průhlednost ani barvu hrany.

Postup přenosu vlastností zobrazení z jednoho objektu na jiný

1. Ve skupině Clipboard na kartě Design klikněte na nástroj Style Painter.

2. Vyberte zdrojový objekt, ze kterého chcete vlastnosti zobrazení zkopírovat.

3. Vyberte cílový objekt, do kterého chcete vlastnosti zobrazení nakopírovat.

   Automaticky se aktivuje nástroj Select Target. Klikněte na požadované cíle a přeneste na ně vlastnosti zdroje.

   Pokud nemůžete vybrat objekt, který chcete, jako např. hranu, zkuste nad objektem rolovat kolečkem myši.

4. Chcete-li přenést vlastnosti z jiného zdrojového objektu, klikněte na nástroj Select Source nebo podržte klávesu Ctrl a vyberte jiný zdrojový objekt.

   Nástroj Select Target se opět automaticky aktivuje. Kliknutím na libovolný počet cílů přeneste požadované vlastnosti.
