Online nápověda aplikace SpaceClaim

Vytvoření výkresového listu pro návrh

1. Vypněte zobrazení rukojeti jejím odškrtnutím ve stromové struktuře.

   1. Klikněte na nabídku File a vyberte položky New > Drawing Sheet.

      Zobrazí se nové okno s listem výkresu, který obsahuje horní, přední, a pravostranná zobrazení vašeho modelu. Můžete upravit zobrazení, vytvořit a formátovat anotace, formátovat výkresový list a vytvořit snímky revizí.

2. Klikněte na kartu Design, vyberte nástroj Select a přesuňte díly modelu tak, aby byly blíže u sebe.

3. Zmenšete list.

   1. Nad pásem karet klikněte na kartu Detailing.

   2. Klikněte na nástroj Format ve skupině Sheet Setup.

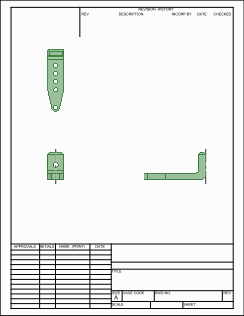

   3. Vyberte velikost A Portrait. Výkresový list s držákem se přesune doprostřed okna orientovaný na výšku.







   4. Pomocí karet pod oknem návrhu můžete přepínat mezi modelem a výkresovým listem.

4. Uložte svou práci.
