Vytvoření zadní strany držáku

1. Vysunutí hrany pro vytvoření povrchu.

   1. Klikněte na zadní hranu pevného dílu pomocí nástroje Pull a vyberte ji.

      Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru. se zvýrazní a na malém panelu nástrojů a panelu Options se zobrazí možnosti hrany. Přesuňte kurzor myši blíže k malém panelu nástrojů, aby byla méně průhledná.

      Pokud jste přesunuli model v okně návrhu, klikněte ve skupině Orient na kartě Design na tlačítko Home. Můžete rovněž stisknout klávesu H. Tím dojde k orientaci modelu do jeho výchozího zobrazení a změně velikosti tak, aby se vešel dovnitř okna návrhu, jak je znázorněno na obrázcích.

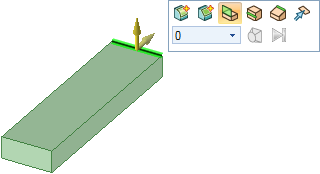

   2. Na panelu Options vyberte možnost Extrude edge .

      (Chcete-li zobrazit popisek s vysvětlením jednotlivých možností, přejděte nad ně myší.)

      Šipky Pull se změní za účelem znázornění dvou výchozích směrů, ve kterých můžete hranu vysunout.

   3. Potáhněte hranu nahoru a začněte vytvářet povrch.







   4. Při tažení stisknutím a uvolněním mezerníku zobrazíte pole pro rozměry.

      Mezerníkem můžete upravit pole pro rozměry vždy, když se rozměr zobrazí.

   5. Zadejte 1,4.

   6. Stiskněte klávesu Enter pro dokončení povrchu.

      Tento povrch se nyní objeví ve stromové struktuře pod pevným dílem.

2. Přetáhněte povrch do pevného dílu.

   1. Klikněte na povrch, který jste právě vytvořili, a táhněte směrem k přední části pevného dílu, jak je uvedeno níže.







   2. Zadejte 0,483, což odpovídá tloušťce vašeho prvního pevného dílu.

   3. Stiskněte klávesu Enter pro dokončení tažení a vytvoření povrchu.







      Ze stromové struktury zmizí povrch a tento nový pevný díl se automaticky sloučí s prvním.

3. Uložte svou práci.
