Zúžení konce držáku (2. část)

1. Zkopírujte stávající hranu, kterou použijete jako osu otáčení.

   1. Použijte rozevírací nabídku Views, vyberte položku Isometric view a otočte model tak, aby byla zobrazena jeho druhá strana (viz obrázek).

   2. Vyberte spodní levou hranu držáku, jak je uvedeno níže.

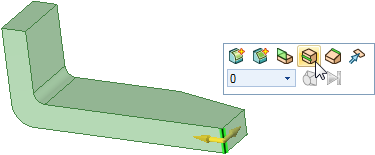

   3. Na panelu Možnosti nebo na malém panelu nástrojů vyberte možnost Copy Edge .

      Objeví se dvě šipky, které označují směry, ve kterých můžete hranu zkopírovat podél stávajících ploch. Mezi směry se můžete přepínat klávesou Tabulátor.

   4. Přetáhněte hranu 1,5“ podél povrchu.





2. Otočte plochu tak, aby odpovídala šikmé ploše na druhé straně držáku.

   1. Vyberte nově vytvořený povrch mezi novou čárou a koncem držáku.





   2. Klikněte na nástroj Revolve (umístěný na pravé straně okna návrhu).

   3. Klikněte na čáru vytvořenou v předchozím kroku.





   ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany. je zvýrazněna modře a šipka Pull se změní za účelem znázornění, že tažením dosáhnete otáčení vybrané plochy.



   4. Tažením začněte otáčet plochou. Při tažení stisknutím a uvolněním mezerníku nastavte rozměry otáčení.

   5. Zadejte –13 a stiskem klávesy Enter otáčení dokončete.





3. Uložte svou práci.
