Symboly svařování

Symboly svařování můžete vložit do návrhu, výkresového listu nebo snímku 3D revize. Můžete je vytvořit v okně návrhu s geometrií nebo bez ní.

Symboly mohou být vytvořeny buď dle normy AWS, nebo ISO.

Norma AWS vychází ze specifikace s názvem „AWS A2.4:2007 Standardní symboly pro svařování, pájení a nedestruktivní zkoušení“
Norma ISO vychází ze specifikace „ISO 2.553:1992 (E) svařované, pájené a letované spoje – symbolické znázornění na výkresech – s. 193 výkresů ISO“

Aplikace SpaceClaim se ve výchozím nastavení řídí normou AWS. Toto nastavení můžete změnit v části Detailing > General možností aplikace SpaceClaim kliknutím na položku Annotation options. Nastavení se netýká normy zvolené pro písmo.

Základní postup pro vytvoření symbolů svařování zahrnuje vytvoření symbolu, postupné přidávání dalších detailů, zatímco se uživatelské rozhraní inteligentně přizpůsobuje na základě vašich voleb. K dispozici jsou popisky pro všechny možné vstupní hodnoty nebo symboly. Pokud vyberete celý symbol pomocí rámečku, zobrazí se všechna možná místa k zadání hodnot. Symboly svaru lze vytvořit a upravovat pomocí nástroje Welding Symbol.

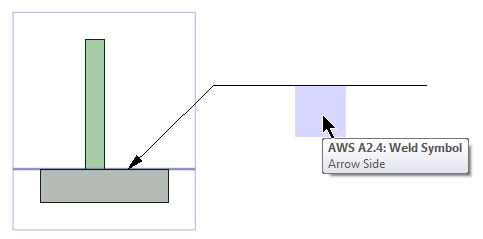

Obrázek níže znázorňuje prázdný symbol svařování. Při pohybu kurzoru nad zvýrazněnými plochami se při vytváření symbolu můžete řídit popisky.

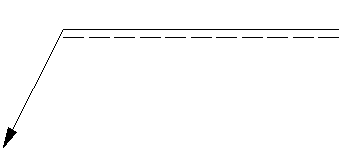

Symboly svařování mají dvě strany – stranu se šipkou a druhou stranu. Referenční čára rozděluje symbol na stranu se šipkou a druhou stranu. Dle normy AWS je strana se šipkou vždy na spodní straně referenční čáry. Dle normy ISO Closed je strana se šipkou označena tečkovanou čarou, jak je znázorněno na obrázku níže.

Postup vytvoření symbolu svařování:

V části Detailing > General vyberte v možnostech aplikace SpaceClaim položku Annotation options a zvolte normu pro symbol svařování.
Klikněte na symbol svařování.
Kliknutím umístěte šipku.
Kliknutím umístěte referenční čáru.
Symbol je nyní umístěn a připraven na vytvoření.
1. Při použití nástroje Welding Symbol můžete na vodící čáru symbolu svařování přidat nebo z něj odebrat bod přerušení. Klikněte pravým tlačítkem myši na vodicí čáru symbolu, chcete-li zobrazit tuto možnost.
2. Stisknutím klávesy ESC můžete po zahájení umístění symbolu odstranit vodicí čáru a nástroj zrušit.
Při pohybu kurzorem nad symbolem se zvýrazněním označí místo, kam můžete přidat prvky symbolu nebo zadat hodnoty.

Chcete-li vytvořit symbol, proveďte libovolný z následujících úkonů v libovolném pořadí.

Vyberte buď stranu se šipkou, nebo druhou stranu, chcete-li zobrazit paletu symbolů (viz obrázky a podrobnosti v následujících částech).

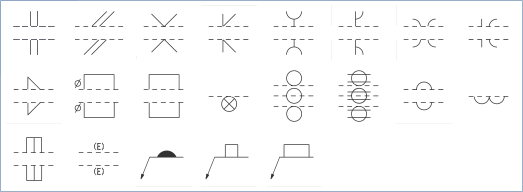

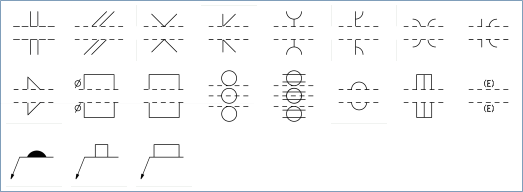

Symboly normy AWS

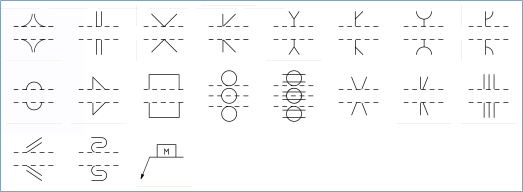

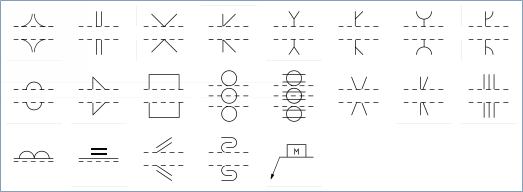

Symboly normy ISO

Kliknutím na referenční čáru zobrazíte malý panel nástrojů referenční čáry (viz obrázky a podrobnosti v následující části).

Možnosti malého panelu nástrojů referenční čáry

Klikněte do textového pole Tail (spodní konec), chcete-li zadat specifikační proces nebo jinou referenci. Pokud není použita reference, bude spodní konec vynechán. Chcete-li, aby byl spodní konec zobrazen bez ohledu na referenci, klikněte na položku Show tail even if reference is not used .

Při výběru symbolů z palety a možností z malých panelů nástrojů se dostupné symboly a možnosti změní tak, aby k dispozici byly pouze ty, které dávají smysl pro aktuální konfiguraci symbolu. K dispozici jsou také popisky možných symbolů a zadání.
Pokud vyberete symboly po jejich umístění, zobrazí se malý panel nástrojů symbolu, který obsahuje možnosti pro:
- Otevření palety symbolu a změnu symbolu.
- Přidání vedlejších symbolů vhodných pro zvolený symbol. Kupříkladu symbol pro oboustranné svařování může mít možnost k přidání odnímatelného symbolu pro oboustranné svařování.
- Přidání obrysových symbolů pro (zleva doprava): No contour symbol (bez obrysového symbolu); Flush or flat (zarovnaný nebo plochý); Convex (vypouklý); Concave (vydutý).
- Pokud přidáte obrysový symbol, můžete přidat také symbol konečné úpravy pro: No finishing (bez konečné úpravy); Chipping (odštěpování); Grinding (broušení); Hammering (zatloukání); Machining (obrábění); Planishing (vyrovnávání); Rolling (válcování); Unspecified (Nespecifikováno).

Poznámky k symbolům svařování:

Symboly svařování mohou mít více vodicích čar.
Chcete-li odstranit symbol svařování, vyberte vodicí čáru a stiskněte klávesu Delete. Pokud existuje více vodicích čar, musíte je před odstraněním symbolu všechny odstranit.
Symbol svařování můžete zkopírovat pomocí kombinace klávesy Ctrl a tažení myši.
Do textových bloků symbolu můžete zadat pouze jeden řádek textu.
Pokud potřebujete změnit velikost referenční čáry, změňte velikost písma za účelem změny velikosti symbolu svařování.
Nově vložené symboly jsou umístěny v aktuálně aktivní vrstvě.

Symbol normy AWS	Typ svaru	Symbol normy AWS	Typ svaru
	Drážkový čtverec		Čep
	Úkos drážky		Bod nebo projekce
	Drážka ve tvaru V		Šev
	Drážkový úkos		Podložka nebo oboustranný svar
	Drážka ve tvaru U		Povrchová úprava
	Drážka J		Hrana
	Drážkové rozšíření V		Společná geometrie není uvedena, byla zadána velikost drážkového svaru
	Úkos s drážkovým rozšířením		Protavení
	Koutový		Spotřební čtvercová vložka
	Děrový		Obdélníkové vyztužení
	Spárový

Symbol normy ISO	Typ svaru	Symbol normy ISO	Typ svaru
	Tupý svar mezi deskami se zvýšenými hranami		Bodový svar
	L svar		Švový svar
	Tupý V svar		Zkosený svar s jedním žlábkem
	Zkosený tupý svar		Zkosený tupý svar s jednostranným zkosením
	Tupý V svar se širokou kořenovou plochou		Koutový svar rohového spoje
	Zkosený tupý svar se širokou kořenovou plochou		Povrchová úprava
	Zkosený tupý svar (paralelní nebo šikmé strany)		Povrchový spoj
	Tupý J svar		Šikmý spoj
	Oboustranné svařování: oboustranný svar nebo podložka (USA)		Skládací spoj
	Koutový svar		Ochranný proužek
	Děrový svar: děrový nebo spárový svar (USA)

Symbol	Možnost
	Vystřídané stehové svary
	Svar kolem dokola
	Montážní svar
	Prohození šipky a druhé strany
	Spoj s rozpěrkou
	Zobrazí spodní konec, i když se nepoužije reference
	Přidá referenční čáru svařování
	Přidá vodicí čáru pro symbolu svařování
