Zobrazení nástrojů pracovní plochy

Zobrazení nástrojů pracovní plochy a návrhu můžete upravit v okně návrhu pomocí rozevíracího seznamu Show z nástrojů ve skupině pásu karet Display na kartě Display a úpravou možností aplikace SpaceClaim.

Postup přizpůsobení zobrazených nástrojů při práci s návrhem

Aplikace SpaceClaim nabízí ve skupině pásu karet Display na kartě Display následující nástroje, které vám pomohou při vytváření, úpravě, a dopracování návrhů:

• Zaškrtněte políčko World Origin, chcete-li zobrazit osy, které nastavují výchozí orientaci návrhu v okně návrhu.

• Zaškrtněte políčko Spin Center, chcete-li označit střed otáčení při použití nástroje Spin. (Jedná se o stejnou volbu, jako je Show Spin Center v možnostech aplikace SpaceClaim.)

• Zaškrtněte políčko Lineweight, chcete-li přepnout styl čáry (který je zobrazen v grafických stylech Hidden Line, Hidden Line Removed a Wireframe) z tenké na tloušťku stanovenou nástrojem Lineweight ve skupině pásu karet Style.

• Zaškrtněte políčko Face Highlight, chcete-li zapnout předzvýrazňování ploch.

• Zaškrtněte políčko Face Spotlight, chcete-li zobrazit reflektor připojený ke kurzoru při přejíždění přes plochy.

• Zaškrtněte políčko Adjacent Entities, chcete-li zobrazit slabé zvýraznění na přilehlých plochách při přecházení nad hranou a na přilehlých hranách, když přejíždíte přes vrchol. Posouváním kolečka myši můžete přepínat mezi sousedními subjekty. Tato funkce je užitečná při výběru správné hrany nebo plochy, kterou chcete vysunout.

• Zaškrtněte políčko Layout Lines, chcete-li zobrazit křivky nákresu v dispoziční rovině.

• Zaškrtněte políčko Offset Baseline Faces, chcete-li zobrazit souvztažnost odsazení pomocí modrého stínování.

• Zaškrtněte políčko Standard Holes, chcete-li zobrazit standardní otvory modrou barvou. Pokud není zaškrtnuto, zobrazují se standardní otvory v barvě normální plochy.

• Zaškrtněte políčko Lightweight Components, chcete-li zobrazit komponenty s nastaveným prostým zobrazením. K dispozici je také kontextová nabídka pro nastavení průhlednosti komponent s prostým zobrazením.
• Zaškrtněte políčko Environment, chcete-li zobrazovat podle nastavení na panelu Appearance.

Chcete-li zobrazit další nástroje pracovní plochy, upravte nastavení v části Popular SpaceClaim options.

Můžete zobrazit také nástroje protokolu zaškrtnutím políčka Show Journal Tab v části Popular SpaceClaim options.

Příklady

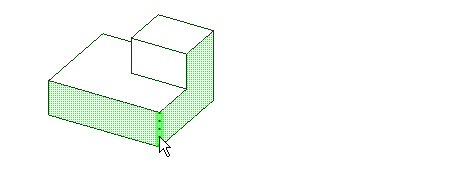

Přejetím nad hranou pomocí nástroje Adjacent Entities zvýrazníte plochy sdílené hranou.
