Vue de coupe alignées

Les coupes alignées sont semblables aux coupes décalées, sauf que les segments pivotent autour d'un point de rotation pour être parallèles à la feuille. La largeur de la vue en coupe sera, par conséquent, plus grande que celle de la vue parente.

Dans certains cas, vous pouvez visualiser uniquement la géométrie située dans le plan de coupe. Il s'agit d'une coupe de type Zone. Dans d'autres cas, vous pouvez également visualiser la géométrie en arrière du plan. Il s'agit d'une coupe de type TotalOption de l'outil Tirer qui permet d'effectuer une révolution de 360 degrés ou jusqu'à la face suivante, balayer sur la trajectoire complète ou lisser à travers les faces sélectionnées.. Les deux types sont illustrés ci-dessous.

La section DétailAspects d'une conception incorporés pour communiquer avec d'autres personnes ou pour soumettre la conception pour révision. Utilisez les outils de l'onglet Détail pour annoter les conceptions, créer des feuilles de mise en plan et réviser les modifications de conception. Vous pouvez personnaliser les paramètres de détail afin de vous conformer aux normes ou de créer votre propre style personnalisé. dans les Options de SpaceClaim permet de modifier des paramètres dédiés aux coupes. Reportez-vous aux options de Vues et de Style de ligne.

Vous pouvez créer des vues en coupe plane de la manière suivante :

• En tant que nouvelle vue projetée à partir d'une vue existante.
• En convertissant une vue existante en vue en coupe.

Une fois la vue en coupe créée, vous pouvez inverser l'orientation de vue.

1. Cliquez avec le bouton droit de la souris sur une flèche ou une ligne de coupe.
2. Sélectionnez Basculer l'orientation de la vue.

Pour modifier une coupe alignée, il vous suffit de sélectionner et de faire glisser un segment de ligne de coupe. Le segment choisi s'accrochera et fusionnera avec d'autres coupes.

Vous pouvez également supprimer des segments. Si vous supprimez tous les segments, la coupe reviendra en vue plane.

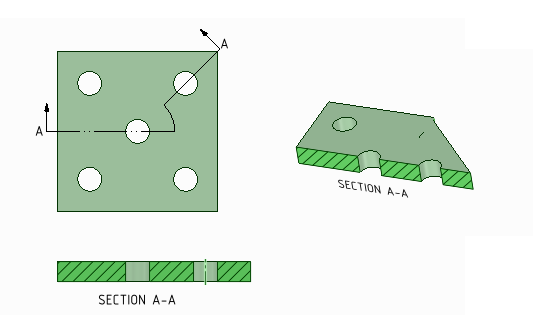

Pour créer une coupe alignée avec un seul point de rotation

1. Créez une vue en coupe et quittez l'outil.
2. Sélectionnez l'outil CoupeMode de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes..
3. Cliquez sur le guide d'outil Définir un point de rotation pour les coupes alignées.
4. Cliquez à un endroit de la ligne de coupe pour définir le point de rotation.
5. Le guide d'outil Créer une coupe alignée s'active.
6. Cliquez à un endroit de la ligne de coupe pour définir le point de diviseur.
7. Faites glisser cette partie de la ligne de coupe pour la déplacer.
8. Un arc est créé pour vous montrer comment les coupes linéaires se relient. L'arc n'a pas de longueur dans la vue en coupe.

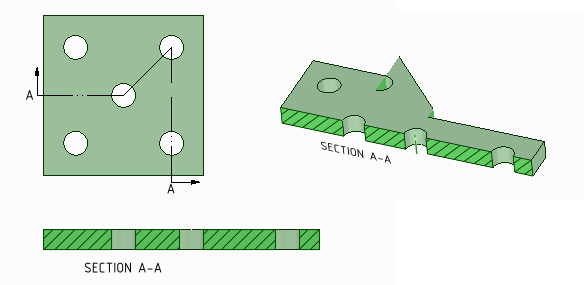

Pour créer une coupe alignée avec plusieurs points de diviseur

1. Créez une vue en coupe et quittez l'outil.
2. Sélectionnez l'outil Coupe.
3. Cliquez sur le guide d'outil Créer une coupe alignée.
4. Cliquez à un endroit de la ligne de coupe pour définir le point de rotation, ce qui définit également le point de diviseur.
5. Faites glisser cette partie de la ligne de coupe pour la déplacer.
6. Répétez ces étapes pour définir d'autres points de diviseur.

Pour ajouter des segments de coupe alignée à une coupe existante

1. Cliquez avec le bouton droit de la souris sur une ligne de coupe.
2. Sélectionnez Diviser la coupe alignée.
3. Cliquez à un endroit de la ligne de coupe pour définir le point de rotation, ce qui définit également le point de diviseur.
4. L'outil crée un point de rotation par défaut.
5. Faites glisser cette partie de la ligne de coupe pour la déplacer.
6. Répétez ces étapes pour définir d'autres points.

Pour publier une vue en coupe en 3D

1. Cliquez avec le bouton droit sur la vue en coupe dans la feuille de mise en plan ou dans la structure arborescente.

2. Sélectionnez Publier en 3D dans le menu contextuel.

   Une section publiée apparaît en tant que nœud racine dans la structure arborescente.

   Vous pouvez cliquer avec le bouton droit sur la coupe publiée dans une fenêtre de conception et sélectionner TronquerMasquer toute la géométrie d'une conception au-dessus et en-dessous de la grille ou du plan sélectionné. avec le plan. Vous pouvez également utiliser l'outil DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie. pour déplacer une coupe publiée.
